LXI-多功能接口测试设备 3

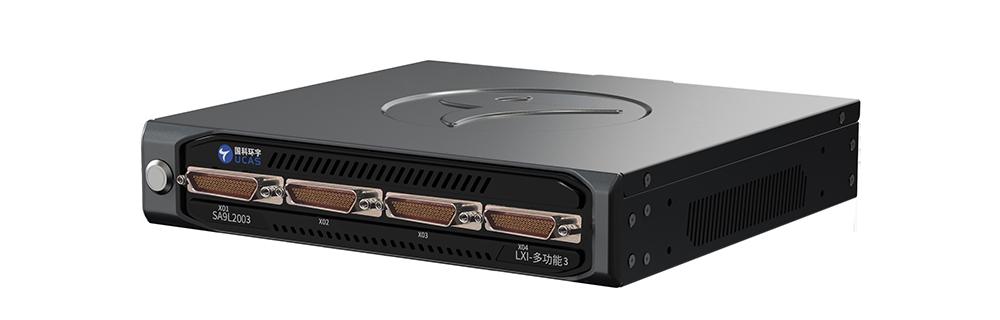

LXI-多功能接口测试设备SA9L2003是一款具备多种组合接口的智测终端，采用标准的LXI通讯接口，搭载Linux嵌入式系统，安装Linux嵌入式系统，具备独立工作能力。能够实现AD、DA、OC、PPS输出、RS422、CAN、RS485、RS232调测；配套软件具备智能引导式定制向导功能，提供模型定制、数据发送、自动接收显示等模块，支持数据查询、回放等功能。提供标准的协议接口和多种驱动程序，开放二次开发接口，支持本地、远程、分布式操作，既可以独立使用，也可组装成标准1U满足上架要求。该产品可较好地适用于关键电子产品研制过程的调测环节。

产品详情

产品特点

（1）小型化

产品尺寸仅为220 宽 × 42.5 高 × 225 深（单位：mm），可选机架安装方式，重量约1.3kg，便于携带。

（2）接口复合化

提供9种不同接口类型：12路RS422、4路CAN、8路PPS、4路RS485、4路RS232、32路AD、16路DA、32路OC（可定制为DI、OE、DO）、16路DI（光耦隔离）。组成同等功能的测试系统，相对于PXI、PXIe、PCI等集成系统，价格有较大优势。

（3）协议标准化

采用TCP/IP通讯，采用通用的通讯协议，提供二次开发接口。

（4）产品仪器化

可独立运行并实现基本的人机交互测试任务；可实时显示AD、DI数据，查看RS422、CAN的收发报文。

（5）软件智能化

搭配SmartTest软件，具备向导式定制功能，可快速实现工程和测试环境搭建，具备自动/手动测试、数据智能解析功能，可自定义监显界面。

技术规格

组件/类别	描述
架构	ARM+FPGA
内存	8Gb
总线	LXI （千兆网）
产品接口功能描述	1）AD：32路，量程±10V，分辨率16位，精度5‰FS； 2）DA：16路，量程±10V输出，分辨率16位； 3）RS422：12路，波特率：1Mbps内可调，支持全双工、半双工通讯，支持定制化同步、异步通讯，数据位、停止位、奇偶校验位均可设置； 4）PPS：8路，RS422电平，最小脉冲宽度1ms； 5）RS485：4路，波特率：1Mbps内可调，支持定制化异步通讯，数据位、停止位、奇偶校验位均可设置； 6）CAN：4路，支持CAN2.0A/B协议，最高1Mbps，支持CAN总线监听和分析功能。支持CAN FD； 7）RS232：4路，波特率：115200bps内可调，支持定制化异步通讯，数据位、停止位、奇偶校验位均可设置； 8）DI：16路，HI:15V ~ 28V,HL:0V ~ 12V,输入阻抗：5.36kΩ,光耦隔离； 9）OC：32路，输出类型：达林顿晶体管，单通道最大电流；300mA(100%负载时)，最大耐压值50VDC；（可定制为DI、OE、DO）。 10）网络接口，设备自带系统； 11）提供Windows下驱动软件以及演示软件；
结构尺寸	220 宽 × 42.5 高 × 225 深（单位：mm）1U半宽,可选机架安装方式。
接口型号	J30J型连接器
供电	+12V/0.7A
工作温度	-15℃～55℃
系统	Linux嵌入式系统

可定制选项

接口	可定制项		供货周期
AD	通道数	8路/16路/32路/48路/64路	2~4周
	分辨率	8位/10位/12位/24位
	量程	±2.5V/±5V/0~10V
DA	通道数	8路/32路/48路/64路
	分辨率	8位/12位
	输出信号范围	0V～5V/0V～10V/±10V
DI	通道数	8路/32路/48路
DI	最大输入范围	12V/24V
RS422	通道数	8路/12路/16路/32路
RS422	波特率	800bps~8Mbps
PPS	通道数	2路/8路/16路/32路/64路
CAN	通道数	4路/8路/16路/32路
OC	通道数	8路/16路/48路/64路
OC	最大承受电流	500mA

节点定义

连接器编号	节点号	定义（测试模块端）	节点号	定义（测试模块端）
J1	1	AGND	38	AD28
	2	AGND	39	AD29
	3	AGND	40	AD30
	4	AGND	41	AD31
	5	NC	42	AD32
	6	NC	43	AGND
	7	NC	44	AGND
	8	NC	45	AGND
	9	NC	46	AGND
	10	NC	47	AGND
	11	AD1	48	AGND
	12	AD2	49	AGND
	13	AD3	50	AGND
	14	AD4	51	AGND
	15	AD5	52	AGND
	16	AD6	53	AGND
	17	AD7	54	AGND
	18	AD8	55	AGND
	19	AD9	56	AGND
	20	AD10	57	AGND
	21	AD11	58	AGND
	22	AD12	59	DA_16
	23	AD13	60	DA_15
	24	AD14	61	DA_14
	25	AD15	62	DA_13
	26	AD16	63	DA_12
	27	AD17	64	DA_11
	28	AD18	65	DA_10
	29	AD19	66	DA_9
	30	AD20	67	DA_8
	31	AD21	68	DA_7
	32	AD22	69	DA_6
	33	AD23	70	DA_5
	34	AD24	71	DA_4
	35	AD25	72	DA_3
	36	AD26	73	DA_2
	37	AD27	74	DA_1

连接器编号	节点号	定义（测试模块端）	节点号	定义（测试模块端）
J2	1	RS232TX1	34	GND
	2	RS232RX1	35	GND
	3	RS232TX2	36	GND
	4	RS232RX2	37	CAN1-H
	5	TX422_P1	38	CAN1-L
	6	TX422_N1	39	CAN2-H
	7	TX422_P2	40	CAN2-L
	8	TX422_N2	41	CAN3-H
	9	TX422_P3	42	CAN3-L
	10	TX422_N3	43	CAN4-H
	11	TX422_P4	44	CAN4-L
	12	TX422_N4	45	ISO_GND
	13	TX422_P5	46	GND
	14	TX422_N5	47	422RX_P3
	15	TX422_P6	48	422RX_N3
	16	TX422_N6	49	422RX_P4
	17	TX422_P7	50	422RX_N4
	18	TX422_N7	51	422RX_P5
	19	TX422_P8	52	422RX_N5
	20	TX422_N8	53	422RX_P6
	21	AGND	54	422RX_N6
	22	AGND	55	422RX_P7
	23	AGND	56	422RX_N7
	24	ISO_GND	57	422RX_P8
	25	422RX_P1	58	422RX_N8
	26	422RX_N1	59	RS485_A4
	27	422RX_P2	60	RS485_B4
	28	422RX_N2	61	RS485_A3
	29	GND	62	RS485_B3
	30	GND	63	RS485_A2
	31	GND	64	RS485_B2
	32	GND	65	RS485_A1
	33	GND	66	RS485_B1

连接器编号	节点号	定义（测试模块端）	节点号	定义（测试模块端）
J3	1	RS232TX3	34	GND
	2	RS232RX3	35	GND
	3	RS232TX4	36	GND
	4	RS232RX4	37	PPS_P7
	5	TX422_P9	38	PPS_N7
	6	TX422_N9	39	PPS_P8
	7	TX422_P10	40	PPS_N8
	8	TX422_N10	41	GND
	9	TX422_P11	42	GND
	10	TX422_N11	43	422RX_P9
	11	TX422_P12	44	422RX_N9
	12	TX422_N12	45	422RX_P10
	13	PPS_P1	46	422RX_N10
	14	PPS_N1	47	422RX_P11
	15	PPS_P2	48	422RX_N11
	16	PPS_N2	49	422RX_P12
	17	PPS_P3	50	422RX_N12
	18	PPS_N3	51	扩展定义
	19	PPS_P4	52	扩展定义
	20	PPS_N4	53	扩展定义
	21	GND	54	扩展定义
	22	GND	55	扩展定义
	23	GND	56	扩展定义
	24	GND	57	扩展定义
	25	PPS_P5	58	扩展定义
	26	PPS_N5	59	扩展定义
	27	PPS_P6	60	扩展定义
	28	PPS_N6	61	扩展定义
	29	GND	62	扩展定义
	30	GND	63	扩展定义
	31	GND	64	扩展定义
	32	GND	65	扩展定义
	33	GND	66	扩展定义

连接器编号	节点号	定义（测试模块端）	节点号	定义（测试模块端）
J4	1	OC_GND	38	OC_OUT_28
	2	OC_GND	39	OC_OUT_29
	3	OC_GND	40	OC_OUT_30
	4	OC_GND	41	OC_OUT_31
	5	OC_GND	42	OC_OUT_32
	6	OC_VCC	43	DI_P16
	7	OC_VCC	44	DI_N16
	8	OC_VCC	45	DI_P15
	9	OC_VCC	46	DI_N15
	10	OC_VCC	47	DI_P14
	11	OC_OUT_01	48	DI_N14
	12	OC_OUT_02	49	DI_P13
	13	OC_OUT_03	50	DI_N13
	14	OC_OUT_04	51	DI_P12
	15	OC_OUT_05	52	DI_N12
	16	OC_OUT_06	53	DI_P11
	17	OC_OUT_07	54	DI_N11
	18	OC_OUT_08	55	DI_P10
	19	OC_OUT_09	56	DI_N10
	20	OC_OUT_10	57	DI_P9
	21	OC_OUT_11	58	DI_N9
	22	OC_OUT_12	59	DI_P8
	23	OC_OUT_13	60	DI_N8
	24	OC_OUT_14	61	DI_P7
	25	OC_OUT_15	62	DI_N7
	26	OC_OUT_16	63	DI_P6
	27	OC_OUT_17	64	DI_N6
	28	OC_OUT_18	65	DI_P5
	29	OC_OUT_19	66	DI_N5
	30	OC_OUT_20	67	DI_P4
	31	OC_OUT_21	68	DI_N4
	32	OC_OUT_22	69	DI_P3
	33	OC_OUT_23	70	DI_N3
	34	OC_OUT_24	71	DI_P2
	35	OC_OUT_25	72	DI_N2
	36	OC_OUT_26	73	DI_P1
	37	OC_OUT_27	74	DI_N1

应用领域

航空航天
工业控制
智能制造
汽车电子

应用场景

航空航天：整星综合测试、弹载设备综合自动化测试、星载设备自动化测试、箭载设备自动化测试、机载设备自动化测试、实验室调测等。

工业控制：电机状态检测、控制器检测等。

智能制造：产线过程检测、产品下线检测等。

汽车电子：域控制器测试、ABS电接口测试、BMS仿真测试等。
