LXI-I2C接口测试设备

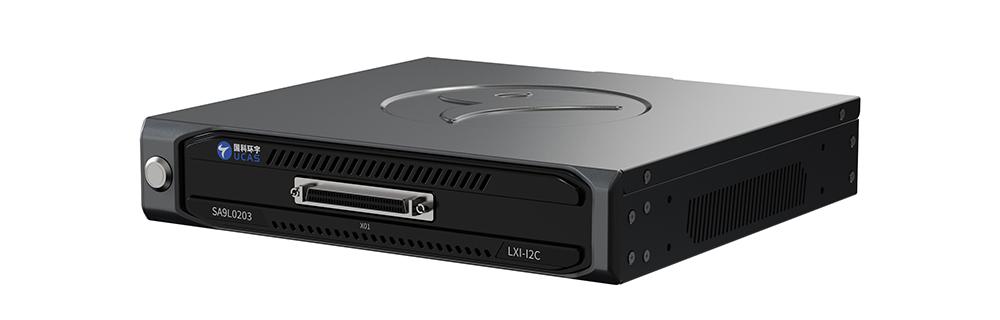

LXI-I2C接口测试设备SA9L0203是一款基于LXI总线的I2C接口终端设备, 采用ARM+FPGA架构，搭载Linux嵌入式系统，可独立工作。该终端由I2C接口组成。该终端与主机接口为LXI总线接口，便于分布式部署，可缩短部署周期、减少部署成本；两个SA9L0203终端可快速组合，满足标准1U上架要求，便于组成复杂的测试系统，可作为自动化控制和继电器控制应用于各类电子设备和系统中。

产品详情

产品特点

（1）全产业链自主可控

基础硬件+嵌入式软件+逻辑均为自主研发，上游器件及原材料具备稳定可控的供应链渠道。

（2）支持分布式部署

智测终端基于LAN总线标准，具备以太网接口，可快速与网络交换机连接，实现跨区域组网和分布式测试。

（3）快速可重构架构

采用主板+子板模块化组合模式，主板为CBB产品，可搭载不同子板快速形成不同终端产品。

（5）系统稳定可靠

产品经过90天稳定性测试，经过高低温试验，可在-20℃~60℃温度范围内稳定工作，具有过流、过压、接地保护功能。

（6）测试吞吐率高

基于千兆以太网，测试吞吐率可达600Mbps。

技术规格

组件/类别	描述
架构	ARM+FPGA
内存	8Gb
总线	LXI （千兆网）
产品接口功能描述	1）通道数量：8 通道； 2）通道类型：I2C 接口，数据速率可设置； 3）网络接口，设备自带系统； 4）提供Windows下驱动软件以及演示软件；
结构尺寸	220 宽 × 42.5 高 × 225 深（单位：mm）1U半宽,可选机架安装方式。
接口型号	SCSI68 Female
供电	+12V/0.7A
工作温度	-15℃～55℃
系统	Linux嵌入式系统

可定制选项

可定制项		供货周期
通道数	12路	2~4周
	16路
	32路
	64路

节点定义

连接器编号	节点号	定义（测试模块端）	节点号	定义（测试模块端）
X1	20	SDA_1	37	GND
	21	SCL_1	38	GND
	22	GND	39	SDA_6
	23	GND	40	SCL_6
	24	SDA_2	41	GND
	25	SCL_2	42	GND
	26	GND	43	SDA_7
	27	GND	44	SCL_7
	28	SDA_3	45	GND
	29	SCL_3	46	GND
	30	GND	47	SDA_8
	31	GND	48	SCL_8
	32	SDA_4	49	GND
	33	SCL_4	50	GND
	34	GND	68	GND
	35	SDA_5	其余	NC
	36	SCL_5	其余	NC

应用领域

航空航天
工业控制
智能制造
汽车电子

应用场景

航空航天：整星综合测试、弹载设备综合自动化测试、星载设备自动化测试、箭载设备自动化测试、机载设备自动化测试、实验室调测等。

工业控制：电机状态检测、控制器检测等。

智能制造：产线过程检测、产品下线检测等。

汽车电子：域控制器测试、ABS电接口测试、BMS仿真测试等。
