LXI-多功能接口测试设备 2

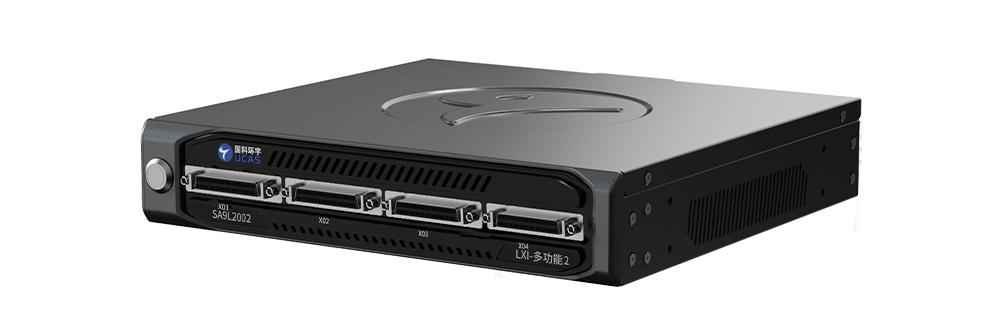

LXI-多功能接口测试设备SA9L2002是一款具备多种组合接口的智测终端，采用标准的LXI通讯接口，搭载Linux嵌入式系统，安装Linux嵌入式系统，具备独立工作能力。能够实现AD、OC、RS422调测；配套软件具备智能引导式定制向导功能，提供模型定制、数据发送、自动接收显示等模块，支持数据查询、回放等功能。提供标准的协议接口和多种驱动程序，开放二次开发接口，支持本地、远程、分布式操作，既可以独立使用，也可组装成标准1U满足上架要求。该产品可较好地适用于关键电子产品研制过程的调测环节。
LXI-多功能接口测试设备SA9L2002是一款具备多种组合接口的智测终端，采用标准的LXI通讯接口，搭载Linux嵌入式系统，安装Linux嵌入式系统，具备独立工作能力。能够实现AD、OC、RS422调测；配套软件具备智能引导式定制向导功能，提供模型定制、数据发送、自动接收显示等模块，支持数据查询、回放等功能。提供标准的协议接口和多种驱动程序，开放二次开发接口，支持本地、远程、分布式操作，既可以独立使用，也可组装成标准1U满足上架要求。该产品可较好地适用于关键电子产品研制过程的调测环节。
产品详情
产品特点
（1）小型化
产品尺寸仅为220 宽 × 42.5 高 × 225 深（单位：mm），可选机架安装方式，重量仅1.3kg，便于携带。
（2）接口复合化
提供3种不同接口类型：4路RS422、16路AD，40路OC。组成同等功能的测试系统，相对于PXI、PXIe、PCI等集成系统，价格有较大优势。
（3）协议标准化
采用TCP/IP通讯，采用通用的通讯协议，提供二次开发接口。
（4）产品仪器化
可独立运行并实现基本的人机交互测试任务；可实时显示AD、DI数据，查看RS422、CAN的收发报文。
（5）软件智能化
搭配SmartTest软件，具备向导式定制功能，可快速实现工程和测试环境搭建，具备自动/手动测试、数据智能解析功能，可自定义监显界面。
技术规格
| 组件/类别 | 描述 |
|---|---|
| 架构 | ARM+FPGA |
| 内存 | 8Gb |
| 总线 | LXI （千兆网） |
| 产品接口 功能描述 | 1） AD：16路，量程±10V，分辨率16位，精度5‰FS； 2）RS422：4路，波特率： 1Mbps内可调，支持全双工、半双工通讯，支持定制化异步通讯，数据位、停止位、奇偶校验位均可设置； 3） OC：40路，输出类型：达林顿晶体管，单通道最大电流；300mA（100%负载时），最大耐压值50VDC； 4）网络接口，设备自带系统； 5）提供Windows下驱动软件以及演示软件。 |
| 结构尺寸 | 220 宽 × 42.5 高 × 225 深（单位：mm）1U半宽,可选机架安装方式。 |
| 接口型号 | SCSI26 Female |
| 供电 | +12V/0.7A |
| 工作温度 | -15℃～55℃ |
| 系统 | Linux嵌入式系统 |
可定制选项
| 接口 | 可定制项 | 供货周期 |
|---|---|---|
| AD | 8路/16路/32路/48路/64路 | 2~4周 |
| 8位/10位/12位/24位 | ||
| ±2.5V/±5V/0~10V | ||
| RS422 | 8路/12路/16路/32路 | |
| 800bps~8Mbps | ||
| OC | 8路/16路/48路/64路 | |
| 500mA |
节点定义
| 连接器编号 | 节点号 | 定义（测试模块端） | 节点号 | 定义（试模块端） |
|---|---|---|---|---|
| X1 | 1 | AD1_CH1+ | 14 | OC_OUT_1 |
| 3 | AD1_CH2+ | 15 | OC_OUT_2 | |
| 5 | AD1_CH3+ | 16 | OC_OUT_3 | |
| 7 | AD1_CH4+ | 17 | OC_OUT_4 | |
| 9 | AGND1 | 18 | OC_OUT_5 | |
| 11 | AGND2 | 19 | OC_OUT_6 | |
| 13 | AGND3 | 20 | OC_OUT_7 | |
| 2 | TX422_1P | 21 | OC_OUT_8 | |
| 4 | TX422_1N | 22 | OC_OUT_9 | |
| 6 | RX422_1P | 23 | OC_OUT_10 | |
| 8 | RX422_1N | 10 | GND | |
| 12 | GND | 24 | GND | |
| 25 | OC_COM | 26 | GND |
| 连接器编号 | 节点号 | 定义（测试模块端） | 节点号 | 定义（测试模块端） |
|---|---|---|---|---|
| X2 | 1 | AD1_CH1+ | 14 | OC_OUT_10 |
| 3 | AD1_CH2+ | 15 | OC_OUT_2 | |
| 5 | AD1_CH3+ | 16 | OC_OUT_3 | |
| 7 | AD1_CH4+ | 17 | OC_OUT_4 | |
| 9 | AGND1 | 18 | OC_OUT_5 | |
| 11 | AGND2 | 19 | OC_OUT_6 | |
| 13 | AGND3 | 20 | OC_OUT_7 | |
| 2 | TX422_1P | 21 | OC_OUT_8 | |
| 4 | TX422_1N | 22 | OC_OUT_9 | |
| 6 | RX422_1P | 23 | OC_OUT_10 | |
| 8 | RX422_1N | 10 | GND | |
| 12 | GND | 24 | GND | |
| 25 | OC_COM | 26 | GND |
| 连接器编号 | 节点号 | 定义（测试模块端） | 节点号 | 定义（测试模块端） |
|---|---|---|---|---|
| X3 | 1 | AD1_CH1+ | 14 | OC_OUT_10 |
| 3 | AD1_CH2+ | 15 | OC_OUT_2 | |
| 5 | AD1_CH3+ | 16 | OC_OUT_3 | |
| 7 | AD1_CH4+ | 17 | OC_OUT_4 | |
| 9 | AGND1 | 18 | OC_OUT_5 | |
| 11 | AGND2 | 19 | OC_OUT_6 | |
| 13 | AGND3 | 20 | OC_OUT_7 | |
| 2 | TX422_1P | 21 | OC_OUT_8 | |
| 4 | TX422_1N | 22 | OC_OUT_9 | |
| 6 | RX422_1P | 23 | OC_OUT_10 | |
| 8 | RX422_1N | 10 | GND | |
| 12 | GND | 24 | GND | |
| 25 | OC_COM | 26 | GND |
| 连接器编号 | 节点号 | 定义（测试模块端） | 节点号 | 定义（测试模块端） |
|---|---|---|---|---|
| X4 | 1 | AD1_CH1+ | 14 | OC_OUT_10 |
| 3 | AD1_CH2+ | 15 | OC_OUT_2 | |
| 5 | AD1_CH3+ | 16 | OC_OUT_3 | |
| 7 | AD1_CH4+ | 17 | OC_OUT_4 | |
| 9 | AGND1 | 18 | OC_OUT_5 | |
| 11 | AGND2 | 19 | OC_OUT_6 | |
| 13 | AGND3 | 20 | OC_OUT_7 | |
| 2 | TX422_1P | 21 | OC_OUT_8 | |
| 4 | TX422_1N | 22 | OC_OUT_9 | |
| 6 | RX422_1P | 23 | OC_OUT_10 | |
| 8 | RX422_1N | 10 | GND | |
| 12 | GND | 24 | GND | |
| 25 | OC_COM | 26 | GND |
应用领域
- 航空航天
- 工业控制
- 智能制造
- 汽车电子
应用场景
航空航天：整星综合测试、弹载设备综合自动化测试、星载设备自动化测试、箭载设备自动化测试、机载设备自动化测试、实验室调测等。
工业控制：电机状态检测、控制器检测等。
智能制造：产线过程检测、产品下线检测等。
汽车电子：域控制器测试、ABS电接口测试、BMS仿真测试等。
