LXI-RS232/SPI/I2C接口测试设备

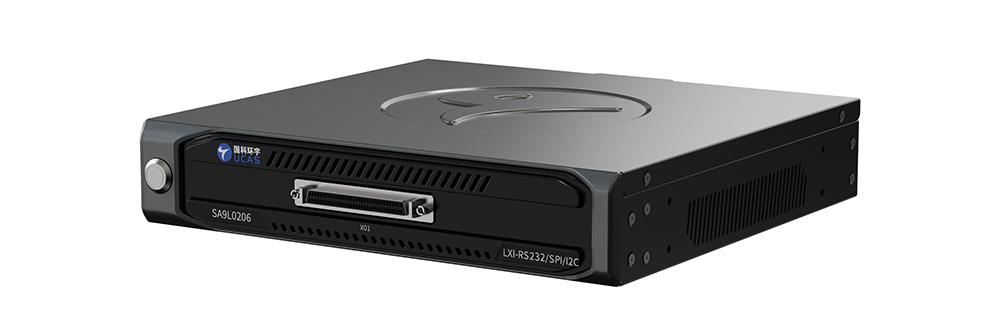

LXI-RS232/SPI/I2C接口测试设备SA9L0206是一款基于LXI总线的RS232/SPI/I2C接口终端设备, 采用ARM+FPGA架构，搭载Linux嵌入式系统，可独立工作。该终端由RS232/SPI/I2C接口组成。该终端与主机接口为LXI总线接口，便于分布式部署，可缩短部署周期、减少部署成本；两个SA9L0206终端可快速组合，满足标准1U上架要求，便于组成复杂的测试系统，可作为自动化控制和继电器控制应用于各类电子设备和系统中。

产品详情

产品特点

（1）全产业链自主可控

基础硬件+嵌入式软件+逻辑均为自主研发，上游器件及原材料具备稳定可控的供应链渠道。

（2）支持分布式部署

智测终端基于LAN总线标准，具备以太网接口，可快速与网络交换机连接，实现跨区域组网和分布式测试。

（3）快速可重构架构

采用主板+子板模块化组合模式，主板为CBB产品，可搭载不同子板快速形成不同终端产品。

（5）系统稳定可靠

产品经过90天稳定性测试，经过高低温试验，可在-20℃~60℃温度范围内稳定工作，具有过流、过压、接地保护功能。

（6）测试吞吐率高

基于千兆以太网，测试吞吐率可达600Mbps。

技术规格

组件/类别	描述
架构	ARM+FPGA
内存	8Gb
总线	LXI （千兆网）
产品接口功能描述	支持RS232、SPI、I2C接口 - RS232接口 1）通道数量：8； 2）波特率：115200bps内可调； 3）异步通信数据位、停止位、奇偶校验位均可设置 - SPI接口 4）通道数量：8 通道； 5）通道类型：SPI 接口，数据速率可设置 - I2C接口 6）通道数量：8 通道； 7）通道类型：I2C 接口，数据速率可设置 8）网络接口，设备自带系统； 9）提供Windows下驱动软件以及演示软件；
结构尺寸	220 宽 × 42.5 高 × 225 深（单位：mm）1U半宽,可选机架安装方式。
接口型号	SCSI68 Female
供电	+12V/0.7A
工作温度	-15℃～55℃
系统	Linux嵌入式系统

可定制选项

可定制项		供货周期
通道数	12路	2~4周
	16路
	32路
	64路

节点定义

连接器编号	节点号	定义（测试模块端）	节点号	定义（测试模块端）
X1	1	BUS_GND	51	BUS_GND
	2	BUS_GND	52	BUS_GND
	3	BUS_GND	53	BUS_GND
	4	BUS_GND	54	BUS_GND
	5	BUS_GND	55	BUS_GND
	6	I2C_SDA_1	56	I2C_SDA_5
	7	I2C_SCL_1	57	I2C_SCL_5
	8	I2C_SDA_2	58	I2C_SDA_6
	9	I2C_SCL_2	59	I2C_SCL_6
	10	I2C_SDA_3	60	I2C_SDA_7
	11	I2C_SCL_3	61	I2C_SCL_7
	12	I2C_SDA_4	62	I2C_SDA_8
	13	I2C_SCL_4	63	I2C_SCL_8
	14	NC	64	NC
	15	BUS_GND1	65	BUS_GND1
	16	BUS_GND1	66	BUS_GND1
	17	BUS_GND1	67	BUS_GND1
	18	BUS_GND1	68	BUS_GND1
	19	BUS_GND1	69	BUS_GND1
	20	RS232_TXD_3	70	RS232_TXD_7
	21	RS232_RXD_3	71	RS232_RXD_7
	22	RS232_TXD_4	72	RS232_TXD_8
	23	RS232_RXD_4	73	RS232_RXD_8
	24	RS232_TXD_1	74	RS232_TXD_5
	25	RS232_RXD_1	75	RS232_RXD_5
	26	RS232_TXD_2	76	RS232_TXD_6
	27	RS232_RXD_2	77	RS232_RXD_6
	28	NC	78	NC
	29	BUS_GND2	79	BUS_GND2
	30	BUS_GND2	80	BUS_GND2
	31	BUS_GND2	81	BUS_GND2
	32	BUS_GND2	82	BUS_GND2
	33	BUS_GND2	83	BUS_GND2
	34	SPI_SCK_1	84	SPI_SCK_5
	35	SPI_MOSI_1	85	SPI_MOSI_5
	36	SPI_SS_1	86	SPI_SS_5
	37	SPI_MISO_1	87	SPI_MISO_5
	38	SPI_SCK_2	88	SPI_SCK_6
	39	SPI_MOSI_2	89	SPI_MOSI_6
	40	SPI_SS_2	90	SPI_SS_6
	41	SPI_MISO_2	91	SPI_MISO_6
	42	SPI_SCK_3	92	SPI_SCK_7
	43	SPI_MOSI_3	93	SPI_MOSI_7
	44	SPI_SS_3	94	SPI_SS_7
	45	SPI_MISO_3	95	SPI_MISO_7
	46	SPI_SCK_4	96	SPI_SCK_8
	47	SPI_MOSI_4	97	SPI_MOSI_8
	48	SPI_SS_4	98	SPI_SS_8
	49	SPI_MISO_4	99	SPI_MISO_8
	50	GND	100	GND

应用领域

航空航天
工业控制
智能制造
汽车电子

应用场景

航空航天：整星综合测试、弹载设备综合自动化测试、星载设备自动化测试、箭载设备自动化测试、机载设备自动化测试、实验室调测等。

工业控制：电机状态检测、控制器检测等。

智能制造：产线过程检测、产品下线检测等。

汽车电子：域控制器测试、ABS电接口测试、BMS仿真测试等。
