LXI-64路数字I/O接口测试设备

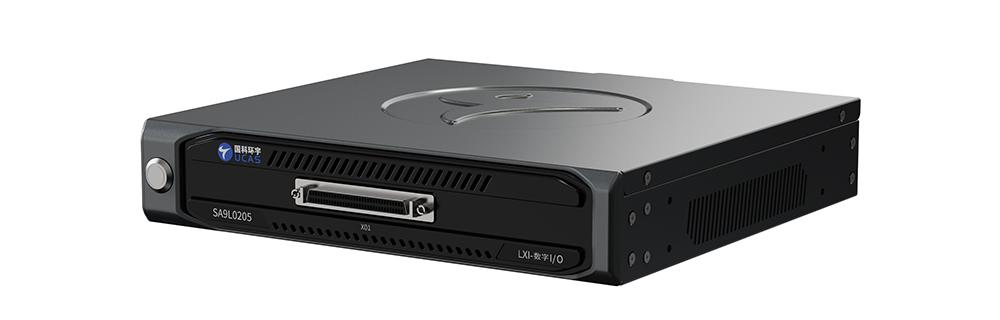

LXI-64路数字I/O接口测试设备SA9L0205是一款基于LXI总线的数字I/O输出终端设备, 采用ARM+FPGA架构，搭载Linux嵌入式系统，可独立工作。该终端由64路数字I/O通道组成,可根据需求定制成OC、OE、DI、DO四种模式。该终端与主机接口为LXI总线接口，便于分布式部署，可缩短部署周期、减少部署成本；两个SA9L0205终端可快速组合，满足标准1U上架要求，便于组成复杂的测试系统，可作为自动化控制和继电器控制应用于各类电子设备和系统中。

产品详情

产品特点

（1）全产业链自主可控

基础硬件+嵌入式软件+逻辑均为自主研发，上游器件及原材料具备稳定可控的供应链渠道。

（2）支持分布式部署

智测终端基于LAN总线标准，具备以太网接口，可快速与网络交换机连接，实现跨区域组网和分布式测试。

（3）快速可重构架构

采用主板+子板模块化组合模式，主板为CBB产品，可搭载不同子板快速形成不同终端产品。

（5）系统稳定可靠

产品经过90天稳定性测试，经过高低温试验，可在-20℃~60℃温度范围内稳定工作，具有过流、过压、接地保护功能。

（6）测试吞吐率高

基于千兆以太网，测试吞吐率可达600Mbps。

技术规格

组件/类别	描述
架构	ARM+FPGA
内存	8Gb
总线	LXI （千兆网）
产品接口功能描述	可定制为OC、OE、DI、DO接口 1）通道数量：共64路； - OC参数： 2）最大耐压值：DC50V； 3）最大承受电流：300mA； 4）支持可编程脉冲输出：1-200ms脉冲； - OE参数： 5）最大输出值：DC35V； 6）最大输出电流：300mA； 7）支持可编程脉冲输出：1-200ms脉冲； - DI参数： 8）输入范围：3.3V/5V/TTL 9) 支持脉冲输入、电平输入 - DO参数： 10）输出范围：3.3V/5V/TTL 11）支持脉冲输出、电平输出 12）网络接口，设备自带系统； 13）提供Windows下驱动软件以及演示软件；
结构尺寸	220 宽 × 42.5 高 × 225 深（单位：mm）1U半宽,可选机架安装方式。
接口型号	SCSI68 Female
供电	+12V/0.7A
工作温度	-15℃～55℃
系统	Linux嵌入式系统

可定制选项

可定制项		供货周期
通道数	8路	2~4周
	16路
	32路
	48路
最大承受电流	500mA/300mA

节点定义

连接器编号	节点号	定义（测试模块端）	节点号	定义（测试模块端）
X1	1	CH1	34	CH34
	2	CH2	35	CH35
	3	CH3	36	CH36
	4	CH4	37	CH37
	5	CH5	38	CH38
	6	CH6	39	CH39
	7	CH7	40	CH40
	8	CH8	41	CH41
	9	CH9	42	CH42
	10	CH10	43	CH43
	11	CH11	44	CH44
	12	CH12	45	CH45
	13	CH13	46	CH46
	14	CH14	47	CH47
	15	CH15	48	CH48
	16	CH16	49	CH49
	17	CH17	50	CH50
	18	CH18	51	CH51
	19	CH19	52	CH52
	20	CH20	53	CH53
	21	CH21	54	CH54
	22	CH22	55	CH55
	23	CH23	56	CH56
	24	CH24	57	CH57
	25	CH25	58	CH58
	26	CH26	59	CH59
	27	CH27	60	CH60
	28	CH28	61	CH61
	29	CH29	62	CH62
	30	CH30	63	CH63
	31	CH31	64	CH64
	32	CH32	65,66	COM
	33	CH33	67,68	GND

应用领域

航空航天
工业控制
智能制造
汽车电子

应用场景

航空航天：整星综合测试、弹载设备综合自动化测试、星载设备自动化测试、箭载设备自动化测试、机载设备自动化测试、实验室调测等。

工业控制：电机状态检测、控制器检测等。

智能制造：产线过程检测、产品下线检测等。

汽车电子：域控制器测试、ABS电接口测试、BMS仿真测试等。
