LXI-16路LVDS接口测试设备

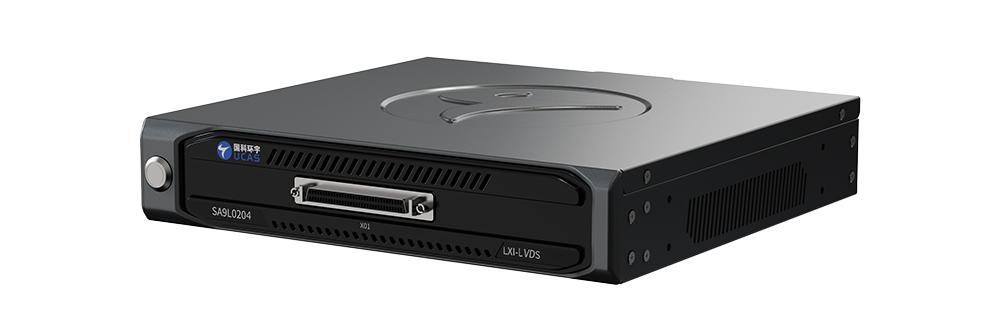

LXI-16路LVDS接口测试设备SA9L0204是我司自主研发的一款基于LXI总线的LVDS总线设备，采用ARM+FPGA架构，搭载Linux嵌入式系统，可独立工作。波特率可定制，最大支持100Mbps，设有16个独立LVDS总线端口。LVDS支持数据格式可设置。该终端与主机接口为LXI总线接口，能够满足不同用户的测控需求，具有良好的兼容性，适用于各类系统定制，可将SA9L0204作为LVDS总线终端设备连接到LVDS总线中实现与其它设备或系统的通信。

产品详情

产品特点

（1）全产业链自主可控

基础硬件+嵌入式软件+逻辑均为自主研发，上游器件及原材料具备稳定可控的供应链渠道。

（2）支持分布式部署

智测终端基于LAN总线标准，具备以太网接口，可快速与网络交换机连接，实现跨区域组网和分布式测试。

（3）快速可重构架构

采用主板+子板模块化组合模式，主板为CBB产品，可搭载不同子板快速形成不同终端产品。

（5）系统稳定可靠

产品经过90天稳定性测试，经过高低温试验，可在-20℃~60℃温度范围内稳定工作，具有过流、过压、接地保护功能。

（6）测试吞吐率高

基于千兆以太网，测试吞吐率可达600Mbps。

技术规格

组件/类别	描述
架构	ARM+FPGA
内存	8Gb
总线	LXI （千兆网）
产品接口功能描述	1）通道数量：16； 2）通道类型：LVDS接口； 3）数据速率：100Mbps内可调； 4）支持定制为2线制或3线制LVDS数据传输，路数定制为1至5路； 5）网络接口，设备自带系统； 6）提供Windows下驱动软件以及演示软件；
结构尺寸	220 宽 × 42.5 高 × 225 深（单位：mm）1U半宽,可选机架安装方式。
接口型号	SCSI68 Female
供电	+12V/0.7A
工作温度	-15℃～55℃
系统	Linux嵌入式系统

可定制选项

可定制项		供货周期
通道数	4路	2~4周
	8路
	12路
	32路
波特率	10Mbps~200Mbps

节点定义

连接器编号	节点号	定义（测试模块端）	节点号	定义（测试模块端）
X1	1	RX1_P	35	TX1_P
	2	RX1_N	36	TX1_N
	3	RX2_P	37	TX2_P
	4	RX2_N	38	TX2_N
	5	RX3_P	39	TX3_P
	6	RX3_N	40	TX3_N
	7	RX4_P	41	TX4_P
	8	RX4_N	42	TX4_N
	9	RX5_P	43	TX5_P
	10	GND	44	GND
	11	RX5_N	45	TX5_N
	12	RX6_P	46	TX6_P
	13	RX6_N	47	TX6_N
	14	RX7_P	48	TX7_P
	15	RX7_N	49	TX7_N
	16	RX8_P	50	TX8_P
	17	RX8_N	51	TX8_N
	18	RX9_P	52	TX9_P
	19	RX9_N	53	TX9_N
	20	RX10_P	54	TX10_P
	21	RX10_N	55	TX10_N
	22	RX11_P	56	TX11_P
	23	RX11_N	57	TX11_N
	24	RX12_P	58	TX12_P
	25	GND	59	GND
	26	RX12_N	60	TX12_N
	27	RX13_P	61	TX13_P
	28	RX13_N	62	TX13_N
	29	RX14_P	63	TX14_P
	30	RX14_N	64	TX14_N
	31	RX15_P	65	TX15_P
	32	RX15_N	66	TX15_N
	33	RX16_P	67	TX16_P
	34	RX16_N	68	TX16_N

应用领域

航空航天
工业控制
智能制造
汽车电子

应用场景

航空航天：整星综合测试、弹载设备综合自动化测试、星载设备自动化测试、箭载设备自动化测试、机载设备自动化测试、实验室调测等。

工业控制：电机状态检测、控制器检测等。

智能制造：产线过程检测、产品下线检测等。

汽车电子：域控制器测试、ABS电接口测试、BMS仿真测试等。
