LXI-SPI接口测试设备

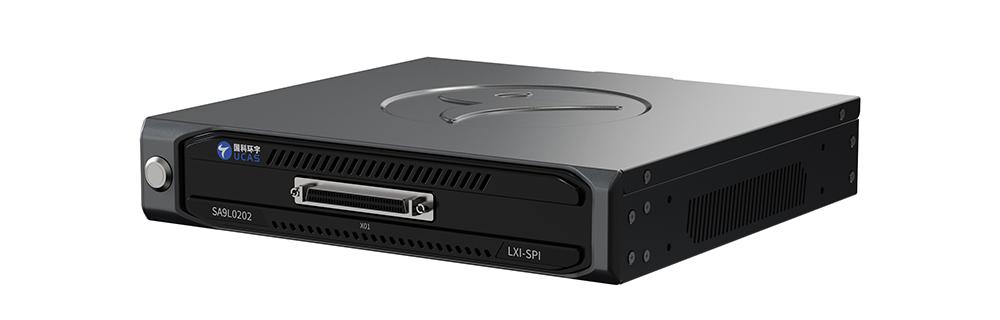

LXI-SPI接口测试设备SA9L0202是一款基于LXI总线的SPI接口终端设备, 采用ARM+FPGA架构，搭载Linux嵌入式系统，可独立工作。该终端由SPI接口组成。该终端与主机接口为LXI总线接口，便于分布式部署，可缩短部署周期、减少部署成本；两个SA9L0202终端可快速组合，满足标准1U上架要求，便于组成复杂的测试系统，可作为自动化控制和继电器控制应用于各类电子设备和系统中。

产品详情

产品特点

（1）全产业链自主可控

基础硬件+嵌入式软件+逻辑均为自主研发，上游器件及原材料具备稳定可控的供应链渠道。

（2）支持分布式部署

智测终端基于LAN总线标准，具备以太网接口，可快速与网络交换机连接，实现跨区域组网和分布式测试。

（3）快速可重构架构

采用主板+子板模块化组合模式，主板为CBB产品，可搭载不同子板快速形成不同终端产品。

（5）系统稳定可靠

产品经过90天稳定性测试，经过高低温试验，可在-20℃~60℃温度范围内稳定工作，具有过流、过压、接地保护功能。

（6）测试吞吐率高

基于千兆以太网，测试吞吐率可达600Mbps。

技术规格

组件/类别	描述
架构	ARM+FPGA
内存	8Gb
总线	LXI （千兆网）
产品接口功能描述	1）通道数量：8； 2）通道类型：SPI接口； 3）速率:用户自定义速率； 4）网络接口，设备自带系统； 5）提供Windows下驱动软件以及演示软件；
结构尺寸	220 宽 × 42.5 高 × 225 深（单位：mm）1U半宽,可选机架安装方式。
接口型号	SCSI68 Female
供电	+12V/0.7A
工作温度	-15℃～55℃
系统	Linux嵌入式系统

可定制选项

可定制项		供货周期
通道数	12路	2~4周
	16路
	32路
	64路

节点定义

连接器编号	节点号	定义（测试模块端）	节点号	定义（测试模块端）
X1	1	SPI_SCK_1	35	SPI_SCK_5
	2	SPI_MOSI_1	36	SPI_MOSI_5
	3	SPI_CS_1	37	SPI_CS_5
	4	SPI_MISO_1	38	SPI_MISO_5
	5	GND	39	GND
	6	GND	40	GND
	7	GND	41	GND
	8	GND	42	GND
	9	SPI_SCK_2	43	SPI_SCK_6
	10	SPI_MOSI_2	44	SPI_MOSI_6
	11	SPI_CS_2	45	SPI_CS_6
	12	SPI_MISO_2	46	SPI_MISO_6
	13	GND	47	GND
	14	GND	48	GND
	15	GND	49	GND
	16	GND	50	GND
	17	SPI_SCK_3	51	SPI_SCK_7
	18	SPI_MOSI_3	52	SPI_MOSI_7
	19	SPI_CS_3	53	SPI_CS_7
	20	SPI_MISO_3	54	SPI_MISO_7
	21	GND	55	GND
	22	GND	56	GND
	23	GND	57	GND
	24	GND	58	GND
	25	SPI_SCK_4	59	SPI_SCK_8
	26	SPI_MOSI_4	60	SPI_MOSI_8
	27	SPI_CS_4	61	SPI_CS_8
	28	SPI_MISO_4	62	SPI_MISO_8
	29	GND	63	GND
	30	GND	64	GND
	31	GND	65	GND
	32	GND	66	GND
	33	GND	67	GND
	34	GND	68	GND

应用领域

航空航天
工业控制
智能制造
汽车电子

应用场景

航空航天：整星综合测试、弹载设备综合自动化测试、星载设备自动化测试、箭载设备自动化测试、机载设备自动化测试、实验室调测等。

工业控制：电机状态检测、控制器检测等。

智能制造：产线过程检测、产品下线检测等。

汽车电子：域控制器测试、ABS电接口测试、BMS仿真测试等。
