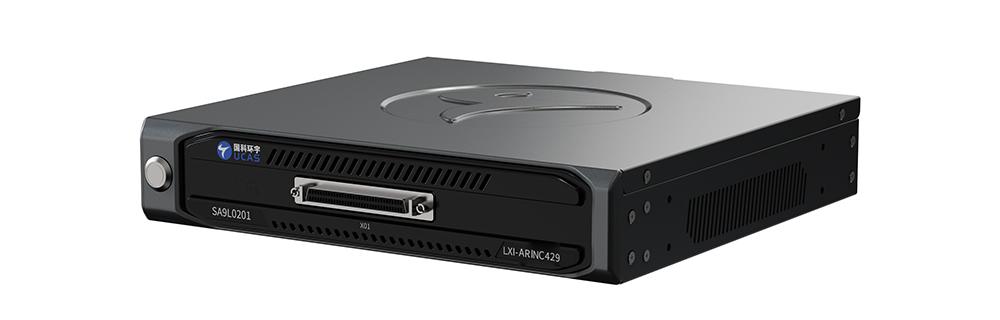

LXI-8路ARINC429接口测试设备SA9L0201是一款基于LXI总线的ARINC429接口终端设备, 采用ARM+FPGA架构，搭载Linux嵌入式系统，可独立工作。该终端由ARINC429接口组成。该终端与主机接口为LXI总线接口，便于分布式部署，可缩短部署周期、减少部署成本；两个SA9L0201终端可快速组合，满足标准1U上架要求，便于组成复杂的测试系统，可作为自动化控制和继电器控制应用于各类电子设备和系统中。
LXI-8路ARINC429接口测试设备SA9L0201是一款基于LXI总线的ARINC429接口终端设备, 采用ARM+FPGA架构，搭载Linux嵌入式系统，可独立工作。该终端由ARINC429接口组成。该终端与主机接口为LXI总线接口，便于分布式部署，可缩短部署周期、减少部署成本；两个SA9L0201终端可快速组合，满足标准1U上架要求，便于组成复杂的测试系统，可作为自动化控制和继电器控制应用于各类电子设备和系统中。
产品详情
产品特点
（1）全产业链自主可控
基础硬件+嵌入式软件+逻辑均为自主研发，上游器件及原材料具备稳定可控的供应链渠道。
（2）支持分布式部署
智测终端基于LAN总线标准，具备以太网接口，可快速与网络交换机连接，实现跨区域组网和分布式测试。
（3）快速可重构架构
采用主板+子板模块化组合模式，主板为CBB产品，可搭载不同子板快速形成不同终端产品。
（5）系统稳定可靠
产品经过90天稳定性测试，经过高低温试验，可在-20℃~60℃温度范围内稳定工作，具有过流、过压、接地保护功能。
（6）测试吞吐率高
基于千兆以太网，测试吞吐率可达600Mbps。
技术规格
| 组件/类别 | 描述 |
|---|---|
| 架构 | ARM+FPGA |
| 内存 | 8Gb |
| 总线 | LXI （千兆网） |
| 产品接口 功能描述 | 1） 通道数量：8； 2）通道类型：ARINC429接口； 3）波特率:100K/12.5Kbps及用户自定义速率； 4）可设的消息间隔、字间隔和发送次数设置； 5）支持 FIFO 和 Schedule 两种发送模式； 6）支持 SDI 和 Label 两种接收过滤模式； 7）网络接口，设备自带系统；8) 提供Windows下驱动软件以及演示软件； |
| 结构尺寸 | 220 宽 × 42.5 高 × 225 深（单位：mm）1U半宽,可选机架安装方式。 |
| 接口型号 | SCSI68 Female |
| 供电 | +12V/0.7A |
| 工作温度 | -15℃～55℃ |
| 系统 | Linux嵌入式系统 |
可定制选项
| 可定制项 | 供货周期 | |
|---|---|---|
| 通道数 | 12路 | 2~4周 |
| 16路 | ||
| 32路 | ||
| 64路 | ||
节点定义
| 连接器编号 | 节点号 | 定义(测试模块端) | 节点号 | 定义(测试模块端) |
|---|---|---|---|---|
| X1 | 1 | A429_SCSI68_TXA_0 | 35 | A429_SCSI68_RXA_0 |
| 2 | A429_SCSI68_TXB_0 | 36 | A429_SCSI68_RXB_0 | |
| 3 | DGND | 37 | DGND | |
| 4 | A429_SCSI68_TXA_1 | 38 | A429_SCSI68_RXA_1 | |
| 5 | A429_SCSI68_TXB_1 | 39 | A429_SCSI68_RXB_1 | |
| 6 | DGND | 40 | DGND | |
| 7 | A429_SCSI68_TXA_2 | 41 | A429_SCSI68_RXA_2 | |
| 8 | A429_SCSI68_TXB_2 | 42 | A429_SCSI68_RXB_2 | |
| 9 | DGND | 43 | DGND | |
| 10 | A429_SCSI68_TXA_3 | 44 | A429_SCSI68_RXA_3 | |
| 11 | A429_SCSI68_TXB_3 | 45 | A429_SCSI68_RXB_3 | |
| 12 | DGND | 46 | DGND | |
| 13 | A429_SCSI68_TXA_4 | 47 | A429_SCSI68_RXA_4 | |
| 14 | A429_SCSI68_TXB_4 | 48 | A429_SCSI68_RXB_4 | |
| 15 | DGND | 49 | DGND | |
| 16 | A429_SCSI68_TXA_5 | 50 | A429_SCSI68_RXA_5 | |
| 17 | A429_SCSI68_TXB_5 | 51 | A429_SCSI68_RXB_5 | |
| 18 | DGND | 52 | DGND | |
| 19 | A429_SCSI68_TXA_6 | 53 | A429_SCSI68_RXA_6 | |
| 20 | A429_SCSI68_TXB_6 | 54 | A429_SCSI68_RXB_6 | |
| 21 | DGND | 55 | DGND | |
| 22 | A429_SCSI68_TXA_7 | 56 | A429_SCSI68_RXA_7 | |
| 23 | A429_SCSI68_TXB_7 | 57 | A429_SCSI68_RXB_7 | |
| 24 | DGND | 58 | DGND | |
| 25 | OUT_CLK_0 | 59 | IN_CLK_0 | |
| 26 | OUT_CLK_1 | 60 | IN_CLK_1 | |
| 27 | OUT_CLK_2 | 61 | IN_CLK_2 | |
| 28 | OUT_CLK_3 | 62 | IN_CLK_3 | |
| 29 | OUT_CLK_4 | 63 | IN_CLK_4 | |
| 30 | OUT_CLK_5 | 64 | IN_CLK_5 | |
| 31 | OUT_CLK_6 | 65 | IN_CLK_6 | |
| 32 | OUT_CLK_7 | 66 | IN_CLK_7 | |
| 33 | ISOGND1 | 67 | ISOGND0 | |
| 34 | ISOGND1 | 68 | ISOGND0 |
应用领域
- 航空航天
- 工业控制
- 智能制造
- 汽车电子
应用场景
航空航天：整星综合测试、弹载设备综合自动化测试、星载设备自动化测试、箭载设备自动化测试、机载设备自动化测试、实验室调测等。
工业控制：电机状态检测、控制器检测等。
智能制造：产线过程检测、产品下线检测等。
汽车电子：域控制器测试、ABS电接口测试、BMS仿真测试等。
