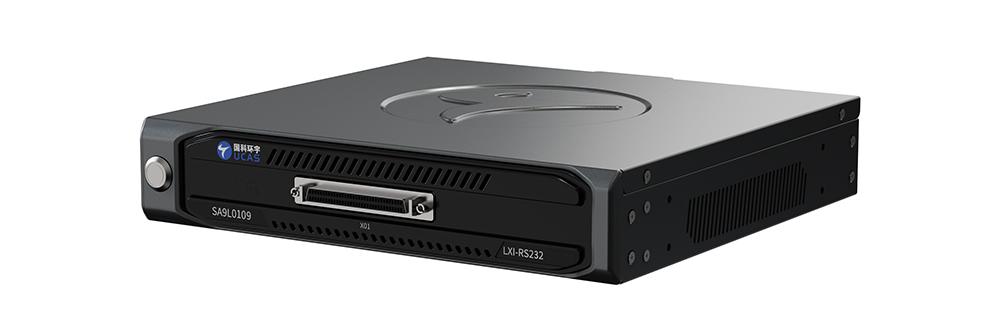

LXI-8路RS232接口测试设备

LXI-8路RS232接口测试设备SA9L0109是我司自主研发的一款基于LXI总线的RS232串行总线设备，采用ARM+FPGA架构，搭载Linux嵌入式系统，可独立工作。波特率可定制，最大支持115200bps，设有8个独立RS232串口总线端口。支持定制化异步通讯，数据位、停止位、奇偶校验位均可设置。该终端与主机接口为LXI总线接口，能够满足不同用户的测控需求，具有良好的兼容性，适用于各类系统定制，可将SA9L0109作为串口终端设备连接到RS232串行总线中实现与其它设备或系统的通信。

产品详情

产品特点

（1）全产业链自主可控

基础硬件+嵌入式软件+逻辑均为自主研发，上游器件及原材料具备稳定可控的供应链渠道。

（2）支持分布式部署

智测终端基于LAN总线标准，具备以太网接口，可快速与网络交换机连接，实现跨区域组网和分布式测试。

（3）快速可重构架构

采用主板+子板模块化组合模式，主板为CBB产品，可搭载不同子板快速形成不同终端产品。

（5）系统稳定可靠

产品经过90天稳定性测试，经过高低温试验，可在-20℃~60℃温度范围内稳定工作，具有过流、过压、接地保护功能。

（6）测试吞吐率高

基于千兆以太网，测试吞吐率可达600Mbps。

技术规格

组件/类别	描述
架构	ARM+FPGA
内存	8Gb
总线	LXI （千兆网）
产品接口功能描述	1) 通道数量：8； 2) 通道类型：RS232接口； 3) 波特率：115200bps内可调； 4) 异步通信数据位、停止位、奇偶校验位均可设置； 5) 网络接口，设备自带系统； 6) 提供Windows下驱动软件以及演示软件；
结构尺寸	220 宽 × 42.5 高 × 225 深（单位：mm）1U半宽,可选机架安装方式。
接口型号	SCSI68 Female
供电	+12V/0.7A
工作温度	-15℃～55℃
系统	Linux嵌入式系统

可定制选项

可定制项		供货周期
通道数	4路	2~4周
	12路
	16路
	32路
波特率	800bps~1Mbps

节点定义

连接器编号	节点号	定义（测试模块端）	节点号	定义（测试模块端）
X1	20	RX1	37	GND
	21	TX1	38	GND
	22	GND	39	RX6
	23	GND	40	TX6
	24	RX2	41	GND
	25	TX2	42	GND
	26	GND	43	RX7
	27	GND	44	TX7
	28	RX3	45	GND
	29	TX3	46	GND
	30	GND	47	RX8
	31	GND	48	TX8
	32	RX4	49	GND
	33	TX4	50	GND
	34	GND	68	GND
	35	RX5	其余	NC
	36	TX5	其余	NC

应用领域

航空航天
工业控制
智能制造
汽车电子

应用场景

航空航天：整星综合测试、弹载设备综合自动化测试、星载设备自动化测试、箭载设备自动化测试、机载设备自动化测试、实验室调测等。

工业控制：电机状态检测、控制器检测等。

智能制造：产线过程检测、产品下线检测等。

汽车电子：域控制器测试、ABS电接口测试、BMS仿真测试等。
