LXI-64路DA接口测试设备

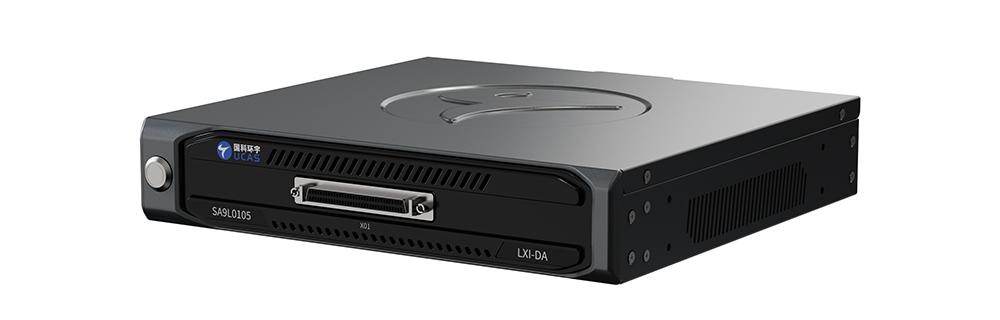

LXI-64路DA接口测试设备SA9L0105是一款基于LXI总线的DA模拟量输出接口测试设备, 搭载Linux嵌入式系统，采用ARM+FPGA架构，可独立工作。模块提供64路16位DA接口，DAC分辨率16位，接口输出电压范围±10V。该终端与主机接口为LXI总线接口，便于分布式部署，可缩短部署周期、减少部署成本；两个SA9L0105终端可快速组合，满足标准1U上架要求，可作为模拟量模拟设备应用于各类电子设备或系统的仿真测试场景。

产品详情

产品特点

（1）全产业链自主可控

基础硬件+嵌入式软件+逻辑均为自主研发，上游器件及原材料具备稳定可控的供应链渠道。

（2）支持分布式部署

智测终端基于LAN总线标准，具备以太网接口，可快速与网络交换机连接，实现跨区域组网和分布式测试。

（3）快速可重构架构

采用主板+子板模块化组合模式，主板为CBB产品，可搭载不同子板快速形成不同终端产品。

（5）系统稳定可靠

产品经过90天稳定性测试，经过高低温试验，可在-20℃~60℃温度范围内稳定工作，具有过流、过压、接地保护功能。

（6）测试吞吐率高

基于千兆以太网，测试吞吐率可达600Mbps。

技术规格

组件/类别	描述
架构	ARM+FPGA
内存	8Gb
总线	LXI （千兆网）
产品接口功能描述	1）通道数：64路； 2）分辨率：16位； 3）输出信号范围：±10V； 4）网络接口，设备自带系统； 5)）提供Windows下驱动软件以及演示软件；
结构尺寸	220 宽 × 42.5 高 × 225 深（单位：mm）1U半宽,可选机架安装方式。
接口型号	SCSI68 Female
供电	+12V/0.7A
工作温度	-15℃～55℃
系统	Linux嵌入式系统

可定制选项

可定制项		供货周期
通道数	8路	2~4周
	16路
	32路
	48路
分辨率	8位
分辨率	12位
输出信号范围	0V～5V
	0V～10V
	±10V

节点定义

连接器编号	节点号	定义(测试模块端)	节点号	定义(测试模块端)
X1	1	DA_0	35	DA_34
	2	DA_1	36	DA_35
	3	DA_2	37	DA_36
	4	DA_3	38	DA_37
	5	DA_4	39	DA_38
	6	DA_5	40	DA_39
	7	DA_6	41	DA_40
	8	DA_7	42	DA_41
	9	DA_8	43	DA_42
	10	DA_9	44	DA_43
	11	DA_10	45	DA_44
	12	DA_11	46	DA_45
	13	DA_12	47	DA_46
	14	DA_13	48	DA_47
	15	DA_14	49	DA_48
	16	DA_15	50	DA_49
	17	DA_16	51	DA_50
	18	DA_17	52	DA_51
	19	DA_18	53	DA_52
	20	DA_19	54	DA_53
	21	DA_20	55	DA_54
	22	DA_21	56	DA_55
	23	DA_22	57	DA_56
	24	DA_23	58	DA_57
	25	DA_24	59	DA_58
	26	DA_25	60	DA_59
	27	DA_26	61	DA_60
	28	DA_27	62	DA_61
	29	DA_28	63	DA_62
	30	DA_29	64	DA_63
	31	DA_30	65	AGND
	32	DA_31	66	AGND
	33	DA_32	67	AGND
	34	DA_33	68	AGND

应用领域

航空航天
工业控制
智能制造
汽车电子

应用场景

航空航天：整星综合测试、弹载设备综合自动化测试、星载设备自动化测试、箭载设备自动化测试、机载设备自动化测试、实验室调测等。

工业控制：电机状态检测、控制器检测等。

智能制造：产线过程检测、产品下线检测等。

汽车电子：域控制器测试、ABS电接口测试、BMS仿真测试等。
