LXI-56路AD接口测试设备

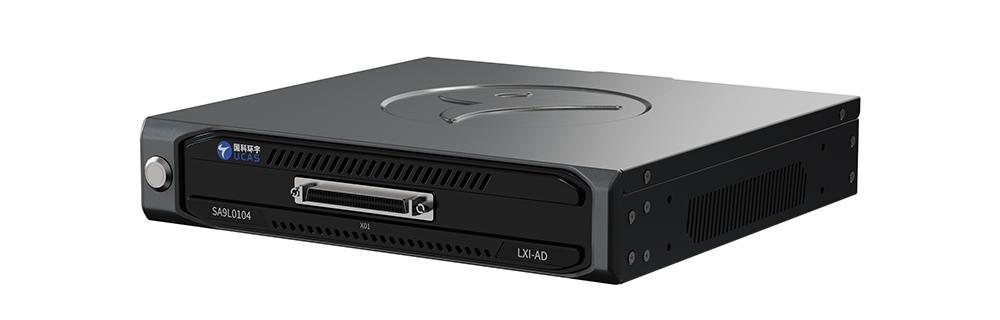

LXI-56路AD接口测试设备SA9L0104是一款基于LXI总线的AD模拟量采集测试设备，搭载Linux嵌入式系统，采用ARM+FPGA架构，可独立工作。提供56路16bit AD接口，采样范围±10V。该终端与主机接口为LXI总线接口，便于分布式部署，可缩短部署周期、减少部署成本；两个SA9L0104终端可快速组合，满足标准1U上架要求。可作为自动化设备模拟量状态检测电子设备或系统。

产品详情

产品特点

（1）全产业链自主可控

基础硬件+嵌入式软件+逻辑均为自主研发，上游器件及原材料具备稳定可控的供应链渠道。

（2）支持分布式部署

智测终端基于LAN总线标准，具备以太网接口，可快速与网络交换机连接，实现跨区域组网和分布式测试。

（3）快速可重构架构

采用主板+子板模块化组合模式，主板为CBB产品，可搭载不同子板快速形成不同终端产品。

（5）系统稳定可靠

产品经过90天稳定性测试，经过高低温试验，可在-20℃~60℃温度范围内稳定工作，具有过流、过压、接地保护功能。

（6）测试吞吐率高

基于千兆以太网，测试吞吐率可达600Mbps。

技术规格

组件/类别	描述
架构	ARM+FPGA
内存	8Gb
总线	LXI （千兆网）
产品接口功能描述	1) 采样通道数：56通道； 2) 采样率：64KSPS； 3) 分辨率：16位； 4) 量程：±10V/±40V； 5) 精度：5‰FS； 6) 网络接口，设备自带系统； 7) 提供Windows下驱动软件以及演示软件。
结构尺寸	220 宽 × 42.5 高 × 225 深（单位：mm）1U半宽,可选机架安装方式。
接口型号	SCSI68 Female
供电	+12V/0.7A
工作温度	-15℃～55℃
系统	Linux嵌入式系统

可定制选项

可定制项		供货周期
通道数	16路	2~4周
	32路
	48路
	64路
分辨率	8位
	10位
	12位
	24位
量程	±2.5V
	±5V
	0V~10V
采样率	100KSPS/250KSPS

节点定义

连接器编号	节点号	定义(测试模块端)	节点号	定义(测试模块端)
X1	1	GND	35	GND
	2	CH6	36	CH8
	3	CH22	37	CH24
	4	CH33	38	CH39
	5	CH20	39	CH17
	6	CH4	40	CH1
	7	GND	41	GND
	8	CH18	42	CH19
	9	CH2	43	CH3
	10	CH34	44	CH40
	11	CH21	45	CH41
	12	CH5	46	CH42
	13	GND	47	GND
	14	CH23	48	CH43
	15	CH7	49	CH44
	16	CH35	50	CH45
	17	CH25	51	CH46
	18	CH9	52	CH47
	19	GND	53	GND
	20	CH27	54	CH48
	21	CH11	55	CH49
	22	CH36	56	CH50
	23	CH32	57	CH51
	24	CH16	58	CH52
	25	GND	59	GND
	26	CH30	60	CH53
	27	CH14	61	CH54
	28	CH37	62	CH55
	29	CH29	63	CH31
	30	CH13	64	CH15
	31	GND	65	GND
	32	CH28	66	CH26
	33	CH12	67	CH10
	34	CH38	68	CH56

应用领域

航空航天
工业控制
智能制造
汽车电子

应用场景

航空航天：整星综合测试、弹载设备综合自动化测试、星载设备自动化测试、箭载设备自动化测试、机载设备自动化测试、实验室调测等。

工业控制：电机状态检测、控制器检测等。

智能制造：产线过程检测、产品下线检测等。

汽车电子：域控制器测试、ABS电接口测试、BMS仿真测试等。
