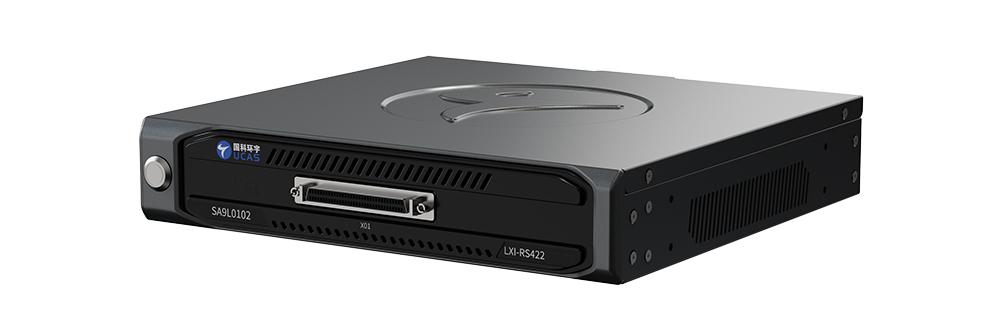

LXI-12路RS422接口测试设备

LXI-12路RS422接口测试设备SA9L0102是我司自主研发的一款基于LXI总线的RS422串行总线设备，采用ARM+FPGA架构，搭载Linux嵌入式系统，可独立工作。波特率可定制，最大支持1Mbps，设有12个独立RS422串口总线端口。RS422支持全双工、半双工通讯，支持定制化同步、异步通讯，数据位、停止位、奇偶校验位均可设置。该终端与主机接口为LXI总线接口，能够满足不同用户的测控需求，具有良好的兼容性，适用于各类系统定制，可将SA9L0102作为串口终端设备连接到RS422串行总线中实现与其它设备或系统的通信。

产品详情

产品特点

（1）全产业链自主可控

基础硬件+嵌入式软件+逻辑均为自主研发，上游器件及原材料具备稳定可控的供应链渠道。

（2）支持分布式部署

智测终端基于LAN总线标准，具备以太网接口，可快速与网络交换机连接，实现跨区域组网和分布式测试。

（3）快速可重构架构

采用主板+子板模块化组合模式，主板为CBB产品，可搭载不同子板快速形成不同终端产品。

（5）系统稳定可靠

产品经过90天稳定性测试，经过高低温试验，可在-20℃~60℃温度范围内稳定工作，具有过流、过压、接地保护功能。

（6）测试吞吐率高

基于千兆以太网，测试吞吐率可达600Mbps。

技术规格

组件/类别	描述
架构	ARM+FPGA
内存	8Gb
总线	LXI （千兆网）
产品接口功能描述	1) 通道数量：12； 2) 通道类型：RS422接口； 3) 波特率：1Mbps内可调； 4) RS422支持全双工、半双工通讯； 5) 支持定制化同步、异步通讯； 6) 异步通信数据位、停止位、奇偶校验位均可设置； 7) 网络接口，设备自带系统； 8) 提供Windows下驱动软件以及演示软件；
结构尺寸	220 宽 × 42.5 高 × 225 深（单位：mm）1U半宽，可选机架安装方式。
接口型号	SCSI68 Female
供电	+12V/0.7A
工作温度	-15℃～55℃
系统	Linux嵌入式系统

可定制选项

可定制项		供货周期
通道数	4路	2~4周
	8路
	16路
	32路
波特率	800bps~3Mbps

节点定义

连接器编号	节点号	定义(测试模块端)	节点号	定义(测试模块端)
X1	1	TX422_3+	35	TX422_5+
	2	TX422_3-	36	TX422_5-
	3	TX422_1+	37	TX422_4-
	4	TX422_1-	38	TX422_4+
	5	TX422_2-	39	TX422_6-
	6	TX422_2+	40	TX422_6+
	7	GND	41	GND
	8	GND	42	GND
	9	TX422_8-	43	TX422_11+
	10	TX422_8+	44	TX422_11-
	11	TX422_7+	45	TX422_10-
	12	TX422_7-	46	TX422_10+
	13	TX422_9+	47	TX422_12-
	14	TX422_9-	48	TX422_12+
	15	GND	49	GND
	16	GND	50	GND
	17	RX422_11-	51	RX422_5-
	18	RX422_11+	52	RX422_5+
	19	RX422_9-	53	RX422_12+
	20	RX422_9+	54	RX422_12-
	21	RX422_10+	55	RX422_7-
	22	RX422_10-	56	RX422_7+
	23	GND	57	GND
	24	GND	58	GND
	25	RX422_6+	59	RX422_3-
	26	RX422_6-	60	RX422_3+
	27	RX422_4-	61	RX422_2-
	28	RX422_4+	62	RX422_2+
	29	RX422_8+	63	RX422_1-
	30	RX422_8-	64	RX422_1+
	31	GND	65	GND
	32	GND	66	GND
	33	GND	67	GND
	34	GND	68	GND

应用领域

航空航天
工业控制
智能制造
汽车电子

应用场景

航空航天：整星综合测试、弹载设备综合自动化测试、星载设备自动化测试、箭载设备自动化测试、机载设备自动化测试、实验室调测等。

工业控制：电机状态检测、控制器检测等。

智能制造：产线过程检测、产品下线检测等。

汽车电子：域控制器测试、ABS电接口测试、BMS仿真测试等。
