LXI-多功能接口测试设备1 SA9L2001

LXI-多功能接口测试设备SA9L2001是一款具备多种组合接口的测试设备，采用标准的LXI通信接口。可实现AD、DA、DI、OC、PPS输出、RS422、CAN共7类信号的调测；支持上位机控制指令，配套软件具备智能引导式定制向导功能，提供模型定制、数据发送、自动接收显示等模块，支持数据查询、回放等功能。提供标准的协议接口和多种驱动程序，开放二次开发接口，支持本地、远程、分布式操作，既可以独立使用，也可组装成标准1U满足上架要求。该产品可较好地适用于关键电子产品研制过程的调测环节。

产品详情

产品特点

（1）小型化

产品尺寸仅为220 宽 × 42.5 高 × 225 深（单位：mm），可选机架安装方式，重量仅1.3kg，便于携带。

（2）接口复合化

提供7种不同接口类型：4路RS422、2路CAN、6路PPS、45路AD、16路DA、32路OC、16路DI。组成同等功能的测试系统，相对于PXI、PXIe、PCI等集成系统，价格有较大优势。

（3）协议标准化

采用TCP/IP通讯，采用通用的通讯协议，提供二次开发接口。

（4）产品仪器化

可独立运行并实现基本的人机交互测试任务；可实时显示AD、DI数据，查看RS422、CAN的收发报文。

（5）软件智能化

搭配SmartTest软件，具备向导式定制功能，可快速实现工程和测试环境搭建，具备自动/手动测试、数据智能解析功能，可自定义监显界面。

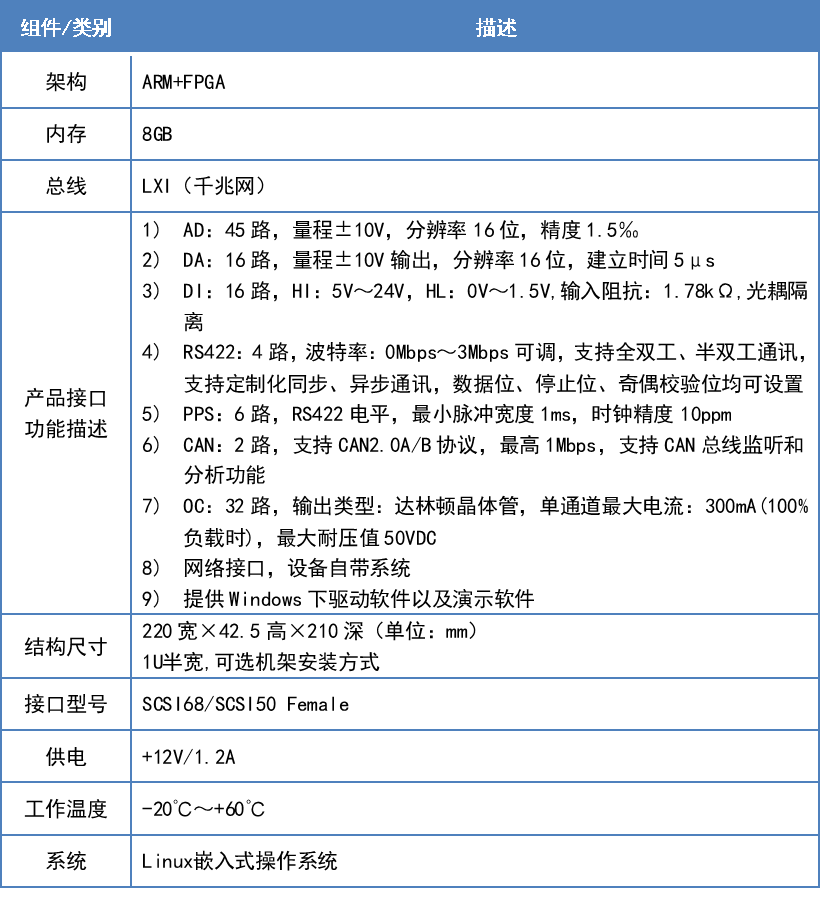

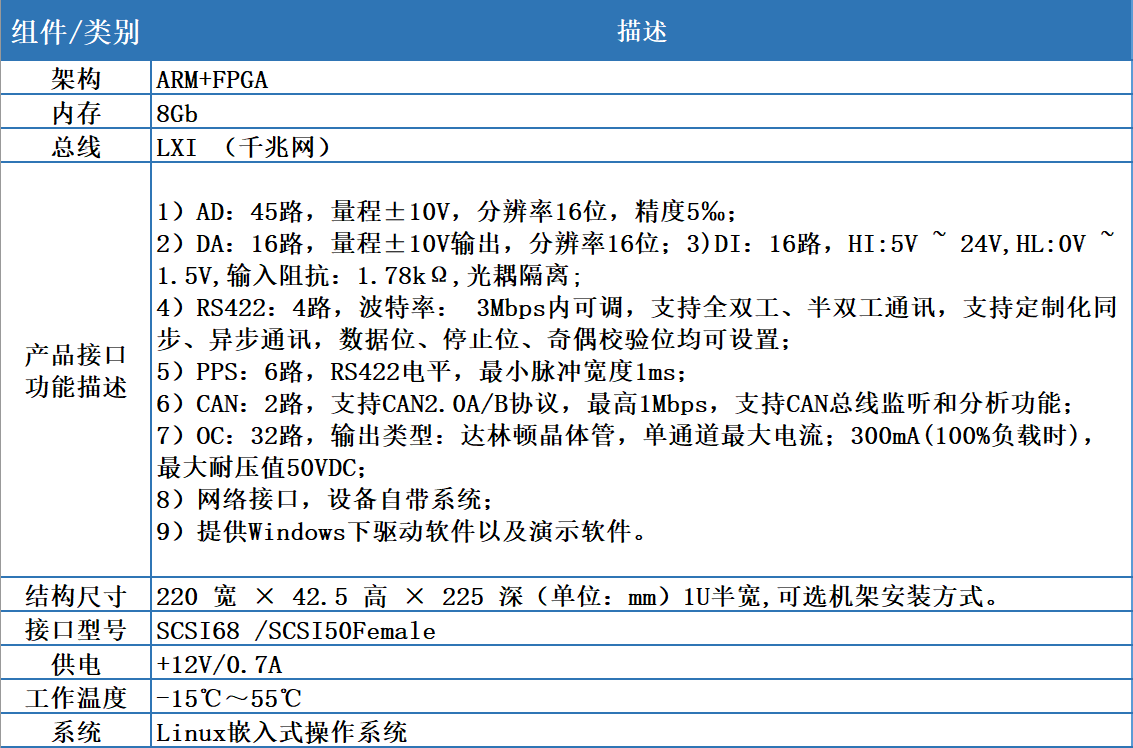

技术规格

组件/类别	描述
架构	ARM+FPGA
内存	8Gb
总线	LXI （千兆网）
产品接口功能描述	1）AD：45路，量程±10V，分辨率16位，精度5‰FS； 2）DA：16路，量程±10V输出，分辨率16位； 3）DI：16路，HI:15V ~ 28V，HL：0V ~ 12V，输入阻抗：5.36kΩ，光耦隔离； 4）RS422：4路，波特率：1Mbps内可调，支持全双工、半双工通讯，支持定制化同步、异步通讯，数据位、停止位、奇偶校验位均可设置； 5）PPS：6路，RS422电平，最小脉冲宽度1ms； 6）CAN：2路，支持CAN2.0A/B协议，最高1Mbps，支持CAN总线监听和分析功能； 7）OC：32路，输出类型：达林顿晶体管，单通道最大电流；300mA（100%负载时），最大耐压值50VDC，脉冲1000ms内可设，标准宽度160ms±1ms； 8）网络接口，设备自带系统； 9）提供Windows下驱动软件以及演示软件。
结构尺寸	220 宽 × 42.5 高 × 225 深（单位：mm）1U半宽,可选机架安装方式。
接口型号	SCSI68 /SCSI50 Female
供电	+12V/0.7A
工作温度	-15℃～55℃
系统	Linux嵌入式系统

可定制选项

接口	可定制项		供货周期
AD	通道数	8路/16路/32路/48路/64路	2~4周
	分辨率	8位/10位/12位/24位
	量程	±2.5V/±5V/0~10V
DA	通道数	8路/32路/48路/64路
	分辨率	8位/12位
	输出信号范围	0V～5V/0V～10V/±10V
DI	通道数	8路/32路/48路
DI	最大输入范围	12V/24V
RS422	通道数	8路/12路/16路/32路
RS422	波特率	800bps~8Mbps
PPS	通道数	2路/8路/16路/32路/64路
CAN	通道数	4路/8路/16路/32路
OC	通道数	8路/16路/48路/64路
OC	最大承受电流	500mA

节点定义

连接器编号	节点号	定义（测试模块端）	节点号	定义（测试模块端）
J1	1	DA_6	35	DA_1
	2	DA_0	36	DA_3
	3	DA_2	37	DA_5
	4	DA_4	38	DA_7
	5	AGND	39	AGND
	6	AGND	40	AGND
	7	AD1_CH10+	41	AD1_CH14+
	8	AD1_CH13+	42	AD1_CH12+
	9	AD1_CH3+	43	AD1_CH9+
	10	AD1_CH7+	44	AD1_CH4+
	11	AD1_CH2+	45	AD1_CH15+
	12	AD1_CH6+	46	AD1_CH8+
	13	AD1_CH1+	47	AD1_CH11+
	14	AD1_CH5+	48	AD2_CH11+
	15	AD2_CH15+	49	AD2_CH9+
	16	AD2_CH4+	50	AD2_CH10+
	17	AD2_CH13+	51	AD2_CH14+
	18	AD2_CH3+	52	AD2_CH7+
	19	AD2_CH2+	53	AD2_CH12+
	20	AD2_CH1+	54	AD2_CH8+
	21	AD2_CH5+	55	AD2_CH6+
	22	AD3_CH11+	56	AD3_CH9+
	23	AD3_CH15+	57	AD3_CH5+
	24	AD3_CH14+	58	AD3_CH7+
	25	AD3_CH12+	59	AD3_CH1+
	26	AD3_CH10+	60	AD3_CH4+
	27	AD3_CH6+	61	AD3_CH2+
	28	AD3_CH8+	62	AD3_CH13+
	29	AD3_CH3+	63	AD1_GND
	30	AD1_GND	64	AD1_GND
	31	AD1_GND	65	AD2_GND
	32	AD2_GND	66	AD2_GND
	33	AD3_GND	67	AD3_GND
	34	AD3_GND	68	AD3_GND

连接器编号	节点号	定义（测试模块端）	节点号	定义（测试模块端）
J2	1	DI8	35	DI2
	2	DI13	36	DI_COM3
	3	DI7	37	DI_COM0
	4	DI12	38	DI9
	5	DI0	39	DI_COM1
	6	DI11	40	DI_COM2
	7	DI6	41	DI4
	8	DI5	42	DI3
	9	DI1	43	DI15
	10	DI10	44	DI14
	11	GND	45	GND
	12	PPS_4P	46	RX422_2P
	13	PPS_4N	47	RX422_2N
	14	PPS_3P	48	RX422_1P
	15	PPS_3N	49	RX422_1N
	16	GND	50	GND
	17	TX422_4P+	51	TX422_2P
	18	TX422_4N-	52	TX422_2N
	19	TX422_3P	53	TX422_1P
	20	TX422_3N	54	TX422_1N
	21	GND	55	GND
	22	RX422_3P	56	PPS_2P
	23	RX422_3N	57	PPS_2N
	24	RX422_4P	58	PPS_1P
	25	RX422_4N	59	PPS_1N
	26	GND	60	GND
	27	NC	61	NC
	28	NC	62	NC
	29	AGND	63	AGND
	30	AGND	64	AGND
	31	DA_15	65	DA_13
	32	DA_11	66	DA_9
	33	DA_12	67	DA_14
	34	DA_8	68	DA_10

连接器编号	节点号	定义（测试模块端）	节点号	定义（测试模块端）
J3	1	OC_OUT_15	26	PPS_6N
	2	OC_OUT_14	27	PPS_6P
	3	OC_OUT_13	28	GND
	4	OC_OUT_12	29	GND
	5	OC_OUT_11	30	CAN_GND
	6	OC_OUT_10	31	CAN2_L
	7	OC_OUT_9	32	CAN2_H
	8	OC_OUT_31	33	GND
	9	OC_OUT_30	34	OC_OUT_06
	10	OC_OUT_29	35	OC_OUT_05
	11	OC_OUT_28	36	OC_OUT_07
	12	OC_OUT_COM0	37	OC_OUT_04
	13	OC_OUT_01	38	OC_OUT_08
	14	OC_OUT_02	39	OC_OUT_03
	15	OC_OUT_24	40	OC_OUT_25
	16	OC_OUT_23	41	OC_OUT_17
	17	GND	42	OC_OUT_26
	18	GND	43	OC_OUT_27
	19	CAN1_H	44	OC_OUT_22
	20	CAN1_L	45	OC_OUT_16
	21	CAN_GND	46	OC_OUT_21
	22	GND	47	OC_OUT_18
	23	GND	48	OC_OUT_20
	24	PPS_5P	49	OC_OUT_00
	25	PPS_5N	50	OC_OUT_19

应用领域

航空航天
工业控制
智能制造
汽车电子

应用场景

航空航天：整星综合测试、弹载设备综合自动化测试、星载设备自动化测试、箭载设备自动化测试、机载设备自动化测试、实验室调测等。

工业控制：电机状态检测、控制器检测等。

智能制造：产线过程检测、产品下线检测等。

汽车电子：域控制器测试、ABS电接口测试、BMS仿真测试等。
