LXI-64路DIO接口测试设备

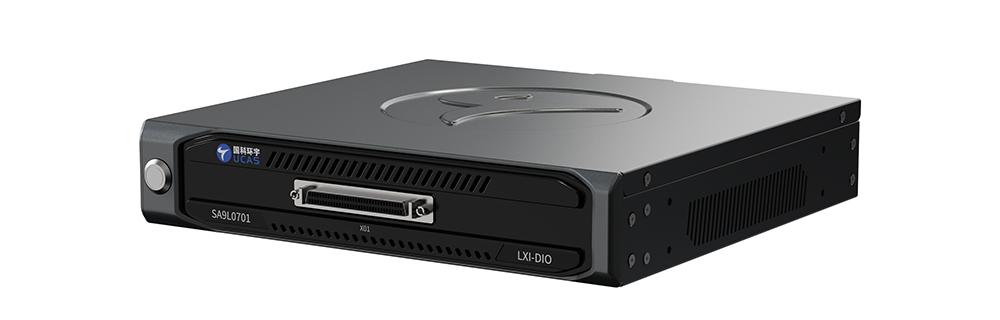

LXI-64路DIO接口测试设备SA9L0701是一款基于LXI总线的DIO数字量输入输出设备, 采用ARM+FPGA架构，搭载Linux嵌入式系统，可独立工作。该终端由64 路数字量输入/输出通道组成，每8通道为一组，每组可以定制成DI或DO模式。该终端与主机接口为LXI总线接口，便于分布式部署，可缩短部署周期、减少部署成本；两个SA9L0701终端可快速组合，满足标准1U上架要求，便于组成复杂的测试系统。

产品详情

产品特点

（1）全产业链自主可控

基础硬件+嵌入式软件+逻辑均为自主研发，上游器件及原材料具备稳定可控的供应链渠道。

（2）支持分布式部署

智测终端基于LAN总线标准，具备以太网接口，可快速与网络交换机连接，实现跨区域组网和分布式测试。

（3）快速可重构架构

采用主板+子板模块化组合模式，主板为CBB产品，可搭载不同子板快速形成不同终端产品。

（5）系统稳定可靠

产品经过90天稳定性测试，经过高低温试验，可在-20℃~60℃温度范围内稳定工作，具有过流、过压、接地保护功能。

（6）测试吞吐率高

基于千兆以太网，测试吞吐率可达600Mbps。

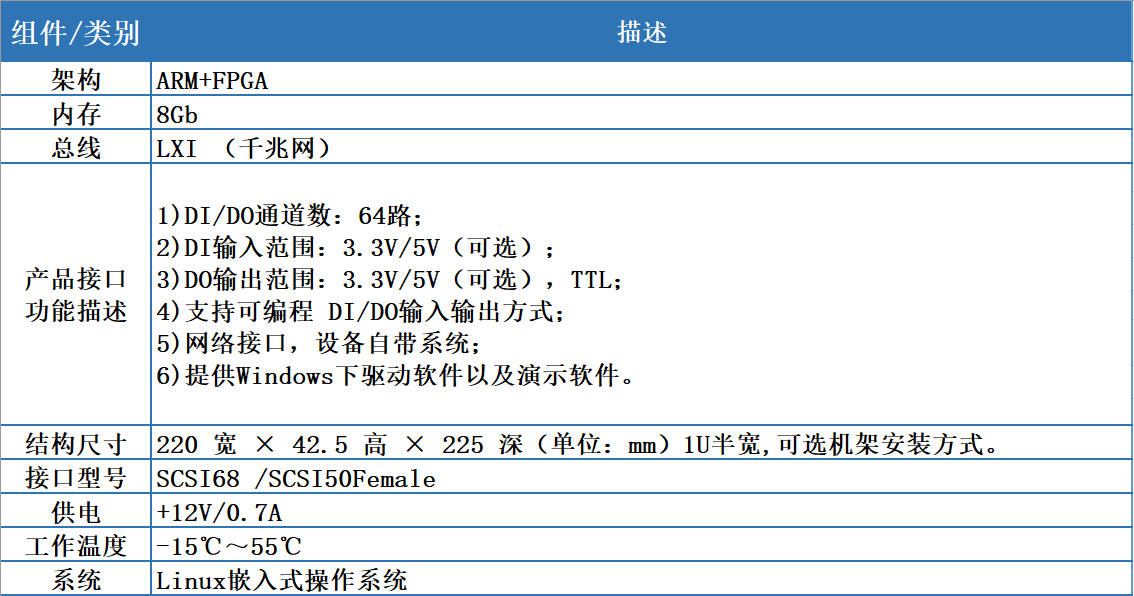

技术规格

组件/类别	描述
架构	ARM+FPGA
内存	8Gb
总线	LXI （千兆网）
产品接口功能描述	1）DI/DO通道数：64路； 2）DI输入范围：3.3V/5V（可选）； 3）DO输出范围：3.3V/5V（可选），TTL； 4）支持可编程 DI/DO输入输出方式； 5）网络接口，设备自带系统； 6）提供Windows下驱动软件以及演示软件。
结构尺寸	220 宽 × 42.5 高 × 225 深（单位：mm）1U半宽,可选机架安装方式。
接口型号	SCSI68 Female
供电	+12V/0.7A
工作温度	-15℃～55℃
系统	Linux嵌入式系统

可定制选项

可定制项		供货周期
通道数	8路	2~4周
	16路
	32路
	48路

节点定义

连接器编号	节点号	定义(测试模块端)	节点号	定义(测试模块端)
X1	1	DIO_00	35	DIO_16
	2	DIO_01	36	DIO_17
	3	DIO_02	37	DIO_18
	4	DIO_03	38	DIO_19
	5	DIO_04	39	DIO_20
	6	DIO_05	40	DIO_21
	7	DIO_06	41	DIO_22
	8	DIO_07	42	DIO_23
	9	DIO_08	43	DIO_24
	10	DIO_09	44	DIO_25
	11	DIO_10	45	DIO_26
	12	DIO_11	46	DIO_27
	13	DIO_12	47	DIO_28
	14	DIO_13	48	DIO_29
	15	DIO_14	49	DIO_30
	16	DIO_15	50	DIO_31
	17	GND	51	GND
	18	DIO_32	52	DIO_48
	19	DIO_33	53	DIO_49
	20	DIO_34	54	DIO_50
	21	DIO_35	55	DIO_51
	22	DIO_36	56	DIO_52
	23	DIO_37	57	DIO_53
	24	DIO_38	58	DIO_54
	25	DIO_39	59	DIO_55
	26	DIO_40	60	DIO_56
	27	DIO_41	61	DIO_57
	28	DIO_42	62	DIO_58
	29	DIO_43	63	DIO_59
	30	DIO_44	64	DIO_60
	31	DIO_45	65	DIO_61
	32	DIO_46	66	DIO_62
	33	DIO_47	67	DIO_63
	34	GND	68	GND

应用领域

航空航天
工业控制
智能制造
汽车电子

应用场景

航空航天：整星综合测试、弹载设备综合自动化测试、星载设备自动化测试、箭载设备自动化测试、机载设备自动化测试、实验室调测等。

工业控制：电机状态检测、控制器检测等。

智能制造：产线过程检测、产品下线检测等。

汽车电子：域控制器测试、ABS电接口测试、BMS仿真测试等。
