LXI-48路OC接口测试设备

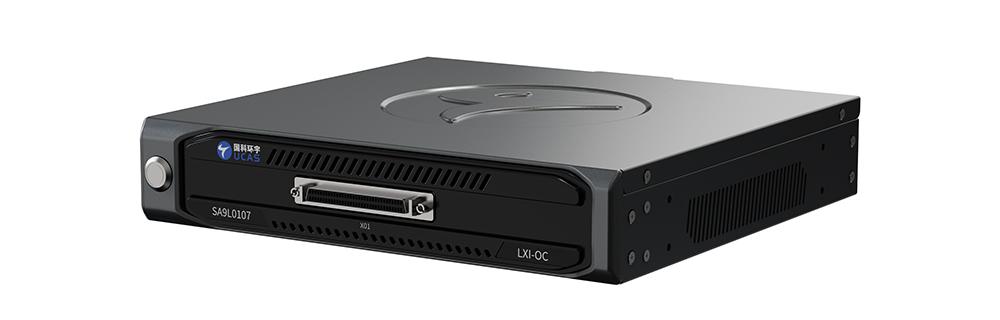

LXI-48路OC接口测试设备SA9L0107是一款基于LXI总线的OC输出终端设备, 采用ARM+FPGA架构，搭载Linux嵌入式系统，可独立工作。该终端由48路输出通道组成，每8通道为一组，单通道最大耐压值DC50V，最大电流300mA。该终端与主机接口为LXI总线接口，便于分布式部署，可缩短部署周期、减少部署成本；两个SA9L0107终端可快速组合，满足标准1U上架要求，便于组成复杂的测试系统，可作为自动化控制和继电器控制应用于各类电子设备和系统中。

产品详情

产品特点

（1）全产业链自主可控

基础硬件+嵌入式软件+逻辑均为自主研发，上游器件及原材料具备稳定可控的供应链渠道。

（2）支持分布式部署

智测终端基于LAN总线标准，具备以太网接口，可快速与网络交换机连接，实现跨区域组网和分布式测试。

（3）快速可重构架构

采用主板+子板模块化组合模式，主板为CBB产品，可搭载不同子板快速形成不同终端产品。

（5）系统稳定可靠

产品经过90天稳定性测试，经过高低温试验，可在-20℃~60℃温度范围内稳定工作，具有过流、过压、接地保护功能。

（6）测试吞吐率高

基于千兆以太网，测试吞吐率可达600Mbps。

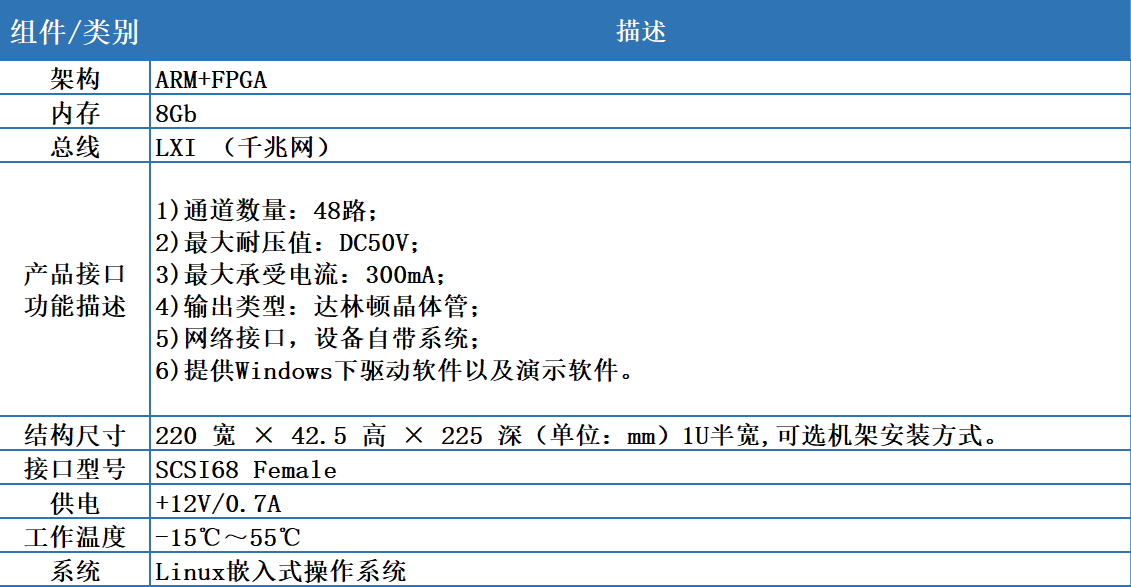

技术规格

组件/类别	描述
架构	ARM+FPGA
内存	8Gb
总线	LXI （千兆网）
产品接口功能描述	1）通道数量：48路； 2）最大耐压值：DC50V； 3）最大承受电流：300mA； 4）输出类型：达林顿晶体管； 5）脉冲1000ms内可设，标准宽度160ms±1ms； 6）网络接口，设备自带系统； 7）提供Windows下驱动软件以及演示软件；
结构尺寸	220 宽 × 42.5 高 × 225 深（单位：mm）1U半宽,可选机架安装方式。
接口型号	SCSI68 Female
供电	+12V/0.7A
工作温度	-15℃～55℃
系统	Linux嵌入式系统

可配置选项

可定制项		供货周期
通道数	8路	2~4周
	16路
	32路
	64路
最大承受电流	500mA

节点定义

连接器编号	节点号	定义（测试模块端）	节点号	定义（测试模块端）
X1	1	OC01	26	OC26
	2	OC02	27	OC27
	3	OC03	28	OC28
	4	OC04	29	OC29
	5	OC05	30	OC30
	6	OC06	31	OC31
	7	OC07	32	OC32
	8	OC08	33	OC33
	9	OC09	34	OC34
	10	OC10	35	OC35
	11	OC11	36	OC36
	12	OC12	37	OC37
	13	OC13	38	OC38
	14	OC14	39	OC39
	15	OC15	40	OC40
	16	OC16	41	OC41
	17	OC17	42	OC42
	18	OC18	43	OC43
	19	OC19	44	OC44
	20	OC20	45	OC45
	21	OC21	46	OC46
	22	OC22	47	OC47
	23	OC23	48	OC48
	24	OC24	49,50,51,52,53, 54,55,56,67,68	GND
	25	OC25	57,58,59,60,61, 62,63,64,65,66	COM

应用领域

航空航天
工业控制
智能制造
汽车电子

应用场景

航空航天：整星综合测试、弹载设备综合自动化测试、星载设备自动化测试、箭载设备自动化测试、机载设备自动化测试、实验室调测等。

工业控制：电机状态检测、控制器检测等。

智能制造：产线过程检测、产品下线检测等。

汽车电子：域控制器测试、ABS电接口测试、BMS仿真测试等。
