LXI-64路DI接口测试设备

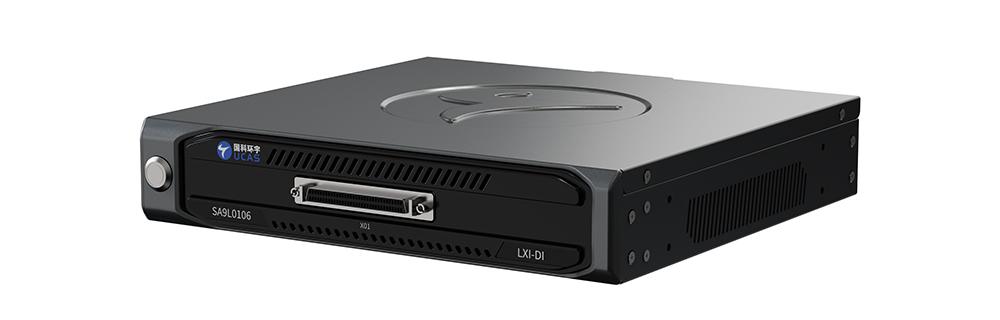

LXI-64路DI接口测试设备SA9L0106是一款基于LXI总线的DI输入设备, 采用ARM+FPGA架构，搭载Linux嵌入式系统，可独立工作。模块由64路输入通道组成，模块每个通道均为独立光电耦合器，通道耐压值5V/28V可选，最大电流15mA。该终端与主机接口为LXI总线接口，便于分布式部署，可缩短部署周期、减少部署成本；两个SA9L0106终端可快速组合，满足标准1U上架要求，可用于各类电子设备和系统的工作状态和开关状态检测。

产品详情

产品特点

（1）全产业链自主可控

基础硬件+嵌入式软件+逻辑均为自主研发，上游器件及原材料具备稳定可控的供应链渠道。

（2）支持分布式部署

智测终端基于LAN总线标准，具备以太网接口，可快速与网络交换机连接，实现跨区域组网和分布式测试。

（3）快速可重构架构

采用主板+子板模块化组合模式，主板为CBB产品，可搭载不同子板快速形成不同终端产品。

（5）系统稳定可靠

产品经过90天稳定性测试，经过高低温试验，可在-20℃~60℃温度范围内稳定工作，具有过流、过压、接地保护功能。

（6）测试吞吐率高

基于千兆以太网，测试吞吐率可达600Mbps。

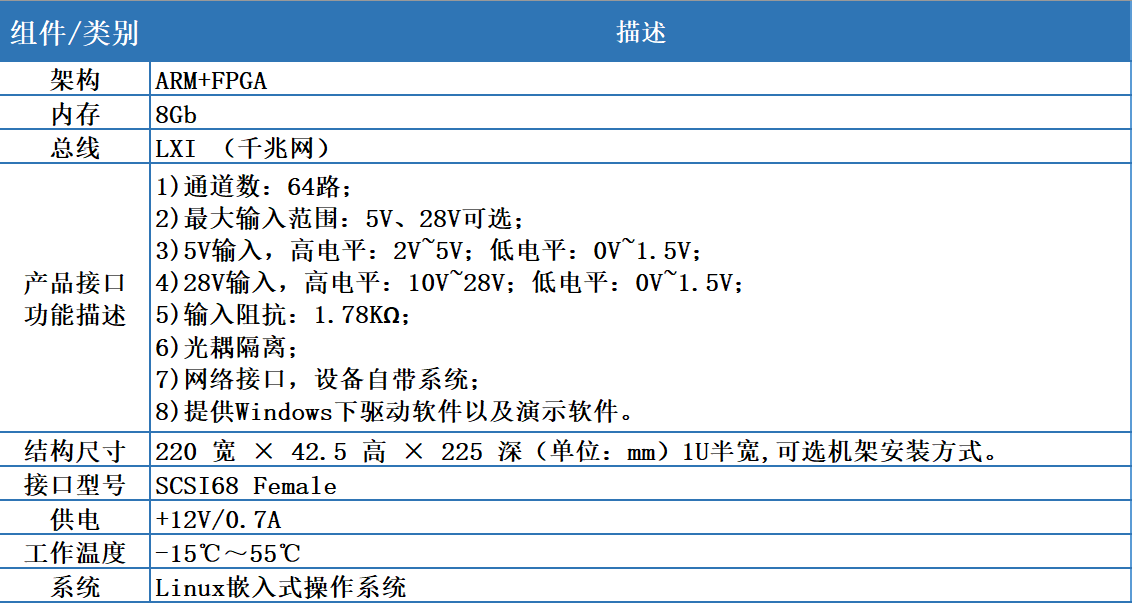

技术规格

组件/类别	描述
架构	ARM+FPGA
内存	8Gb
总线	LXI （千兆网）
产品接口功能描述	1）通道数：64路； 2）最大输入范围：5V、28V可选； 3）5V输入，高电平：3.5V~5V；低电平：0V~1.5V； 4） 28V输入，高电平：15V~28V；低电平：0V~12V； 5）输入阻抗：5.36KΩ/1.78KΩ； 6）光耦隔离； 7）网络接口，设备自带系统； 8）提供Windows下驱动软件以及演示软件；
结构尺寸	220 宽 × 42.5 高 × 225 深（单位：mm）1U半宽,可选机架安装方式。
接口型号	SCSI68 Female
供电	+12V/0.7A
工作温度	-15℃～55℃
系统	Linux嵌入式系统

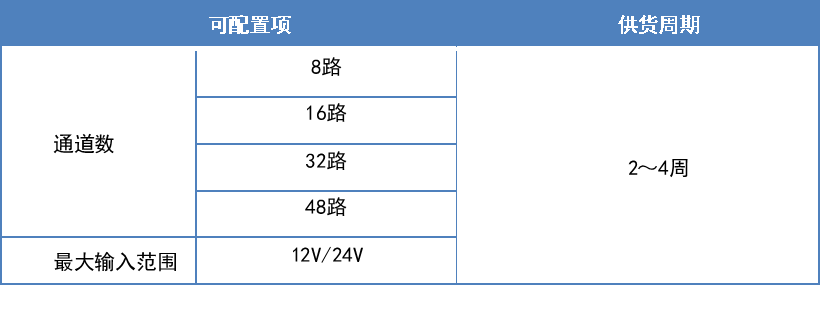

可定制选项

可定制项		供货周期
通道数	8路	2~4周
	16路
	32路
	48路
最大输入范围	12V/24V

节点定义

连接器编号	节点号	定义（测试模块端）	节点号	定义（测试模块端）
X1	1	DI_27	35	DI_24
	2	DI_31	36	DI_30
	3	DI_04	37	DI_49
	4	DI_26	38	DI_29
	5	DI_05	39	DI_03
	6	DI_48	40	DI_00
	7	DI_01	41	DI_02
	8	DI_07	42	DI_25
	9	DI_38	43	DI_59
	10	DI_54	44	DI_51
	11	DI_37	45	DI_12
	12	DI_52	46	DI_06
	13	DI_33	47	DI_09
	14	DI_53	48	DI_28
	15	DI_10	49	DI_35
	16	DI_50	50	DI_55
	17	DI_COM0	51	DI_COM2
	18	DI_56	52	DI_36
	19	DI_17	53	DI_42
	20	DI_13	54	DI_34
	21	DI_61	55	DI_43
	22	DI_32	56	DI_39
	23	DI_58	57	DI_15
	24	DI_08	58	DI_11
	25	DI_41	59	DI_57
	26	DI_46	60	DI_62
	27	DI_63	61	DI_20
	28	DI_47	62	DI_40
	29	DI_22	63	DI_21
	30	DI_14	64	DI_60
	31	DI_19	65	DI_23
	32	DI_44	66	DI_16
	33	DI_18	67	DI_45
	34	DI_COM1	68	DI_COM3

应用领域

航空航天
工业控制
智能制造
汽车电子

应用场景

航空航天：整星综合测试、弹载设备综合自动化测试、星载设备自动化测试、箭载设备自动化测试、机载设备自动化测试、实验室调测等。

工业控制：电机状态检测、控制器检测等。

智能制造：产线过程检测、产品下线检测等。

汽车电子：域控制器测试、ABS电接口测试、BMS仿真测试等。
